In qualità di ingegnere o responsabile degli approvvigionamenti, devi affrontare quotidianamente decisioni critiche sulla gestione termica. La scelta del tipo di ventola sbagliato porta a un guasto prematuro del sistema. Provoca un consumo energetico eccessivo. Spesso ciò si traduce in una gestione termica inadeguata per apparecchiature costose. Potresti naturalmente chiederti quale tecnologia di ventilazione sia superiore. Tuttavia, 'migliore' è una premessa fondamentalmente errata in aerodinamica.
La scelta tra design centrifugo e assiale dipende interamente dalla resistenza del sistema. Gli ingegneri chiamano questa pressione statica. È necessario valutare questa resistenza rispetto al volume d'aria richiesto, comunemente noto come CFM. Nessuno dei due fan è universalmente perfetto. Servono semplicemente ambienti fisici diversi.
Di seguito introdurremo un quadro chiaro per valutare entrambe le tecnologie. Imparerai a valutarli sulla base di metriche prestazionali e ambienti operativi oggettivi. Questa guida completa elimina le affermazioni del marketing. Ti consente di prendere decisioni matematicamente valide per il tuo prossimo progetto di ingegneria complesso.
Punti chiave
Compromesso in termini di prestazioni: le ventole assiali forniscono un flusso d'aria elevato (CFM) a una bassa pressione statica, mentre le ventole centrifughe eccellono nel superare l'elevata resistenza del sistema.
Leader in termini di efficienza: il ventilatore centrifugo a pale rovesce offre la massima efficienza energetica per applicazioni industriali ad alta pressione senza rischi di sovraccarico del motore.
Costi e complessità: i design assiali generalmente hanno costi iniziali inferiori e ingombri più semplici, ma i ventilatori centrifughi garantiscono una durata superiore in ambienti convogliati o contaminati.
Regola decisionale: la selezione deve essere guidata dalla curva di impedenza specifica del sistema, non dalle specifiche di base.
Definizione del problema ingegneristico: flusso d'aria e impedenza del sistema
Lo spostamento dell'aria in una stanza aperta presenta pochissime sfide. Quasi tutte le lame rotanti avranno successo. Tuttavia, le applicazioni industriali e commerciali raramente coinvolgono spazi vuoti. Lo spostamento dell'aria attraverso la resistenza costituisce la vera sfida ingegneristica. Probabilmente il tuo sistema include filtri HEPA spessi, dissipatori di calore densi o condutture complesse. Questi componenti limitano il flusso d'aria. Creano attriti e cambiamenti direzionali. Misuriamo questa resistenza collettiva come impedenza del sistema.
Non è possibile selezionare una ventola basandosi esclusivamente sulla sua portata d'aria massima. È necessario definire criteri di successo specifici. Il successo si verifica all'intersezione esatta della curva delle prestazioni della ventola e della curva di impedenza del sistema. Chiameremo questa intersezione il punto operativo. In questo punto preciso, il ventilatore genera una pressione sufficiente per spingere il volume d'aria richiesto attraverso tutti gli ostacoli fisici.
Un calcolo errato di questo punto operativo comporta gravi conseguenze. Se sottovaluti la resistenza del sistema, la ventola non riuscirà a fornire un raffreddamento adeguato. Ciò porta al surriscaldamento dei componenti. Peggio ancora, innesca lo stallo aerodinamico. Lo stallo si verifica quando il flusso d'aria si separa dal profilo delle pale della ventola. Provoca turbolenze aggressive. La ventola perde immediatamente efficienza. I livelli di rumore aumentano. Vibrazioni eccessive possono eventualmente rompere il gruppo. Anche il burnout del motore diventa un'alta probabilità. Inoltre, una ventola abbinata in modo errato funziona in modo inefficiente. Probabilmente non riuscirà a rispettare i rigorosi standard normativi in materia di rumore e conformità energetica.
Ventilatori assiali: volume elevato per ambienti a bassa resistenza
I ventilatori assiali rappresentano i dispositivi di movimentazione dell'aria più comuni nell'elettronica di consumo e commerciale leggera. I meccanismi di base sono incredibilmente semplici. L'aria entra nella ventola parallelamente all'asse di rotazione. Quindi esce esattamente nella stessa direzione parallela. Le pale generano portanza aerodinamica, proprio come l'elica di un aereo. Questo percorso semplice consente ai ventilatori assiali di spostare rapidamente enormi volumi d'aria.
Questi dispositivi funzionano meglio in scenari in aria libera. Prosperano in ambienti a basse restrizioni. Le applicazioni ideali includono il raffreddamento localizzato per singole macchine. Spesso li trovi a ventilare semplici scambiatori di calore. Raffreddano perfettamente i rack di server standard, a condizione che tali rack siano privi di cavi densi. Anche i sistemi di scarico ambientali generali fanno molto affidamento sulla tecnologia assiale.
Quando si implementa un ventilatore assiale, è necessario comprendere le realtà pratiche. Sperimenterai diversi vantaggi distinti. Offrono un ingombro estremamente compatto. Puoi montarli facilmente a filo contro i pannelli piatti. Vantano un prezzo di acquisto iniziale inferiore. La loro costruzione leggera semplifica i requisiti di montaggio strutturale.
Tuttavia, i ventilatori assiali presentano notevoli inconvenienti. Noterai un forte calo delle prestazioni quando li introduci alla contropressione. Faticano immensamente a spingere l'aria attraverso filtri densi. Se la resistenza del sistema aumenta inaspettatamente, le ventole assiali diventano altamente suscettibili allo stallo. Un semplice filtro di aspirazione intasato può distruggere completamente la loro efficienza aerodinamica. Semplicemente non sono costruiti per resistere a carichi pesanti.

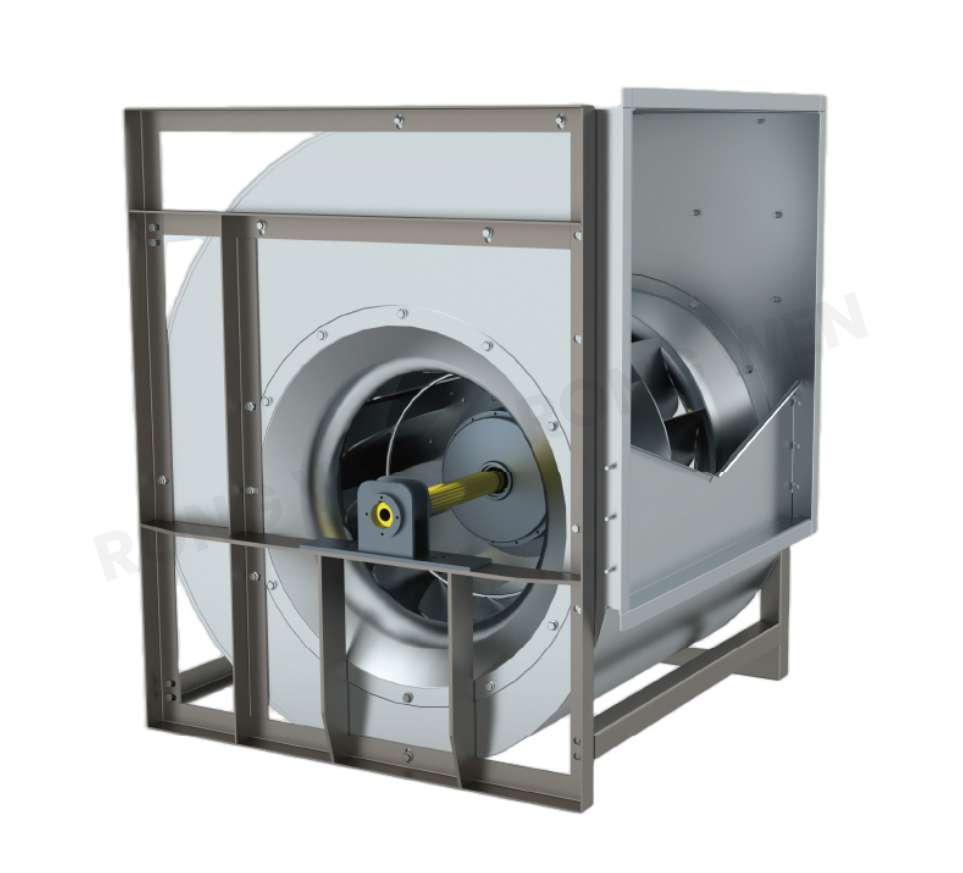

Ventilatori centrifughi: la soluzione per impieghi gravosi per alta pressione statica
Quando la resistenza diventa il tuo ostacolo principale, devi cambiare il tuo approccio aerodinamico. I ventilatori centrifughi funzionano secondo un principio meccanico completamente diverso. L'aria entra nella ventola assialmente, proprio al centro della girante. Tuttavia, le pale rotanti scaricano l'aria radialmente. Esce con un angolo rigoroso di 90 gradi. Questo processo utilizza la forza centrifuga. Converte l'energia cinetica in una sostanziale pressione statica.
Questo design li rende la scelta definitiva per la gestione di ambienti difficili. Spingono facilmente l'aria attraverso filtri densi a trama fitta. Mantengono un flusso d'aria costante attraverso condotti estremamente lunghi. Questi ventilatori per impieghi gravosi eccellono anche nella gestione dei flussi d'aria ricchi di particolato. La struttura meccanica espelle l'aria con una pressione sufficiente a superare quasi tutte le impedenze industriali standard.
Se dai priorità al risparmio energetico, devi concentrarti su progetti specifici della girante. IL Il ventilatore centrifugo curvo all'indietro si distingue in modo prominente. Gli ingegneri riconoscono questo specifico design della girante come lo standard del settore. Domina le operazioni ad alta efficienza e a servizio continuo. Le pale si curvano in direzione opposta alla direzione di rotazione. Questa geometria unica consente all'aria di fluire agevolmente attraverso la ruota. Riduce al minimo la turbolenza e massimizza il trasferimento di energia.
Una caratteristica fondamentale distingue il design curvo all'indietro. Possiede una caratteristica di potenza 'non sovraccarico'. Il motore richiede la potenza di picco vicino al centro della sua curva di prestazione. Se la resistenza del sistema scende improvvisamente a zero, il fabbisogno energetico diminuisce effettivamente. Il motore non si sovraccaricherà. Non si brucerà. Ciò lo rende una scelta altamente affidabile ed eccezionalmente sicura per condizioni variabili. Puoi implementarlo con sicurezza in sistemi in cui i filtri si intasano lentamente nel tempo.
Valutazione testa a testa: dimensioni decisionali fondamentali
Comprendere la meccanica dei singoli ventilatori risolve solo metà del problema. È necessario valutare il modo in cui queste tecnologie si confrontano direttamente tra le dimensioni ingegneristiche critiche.
Prestazioni e curve aerodinamiche
Puoi vedere chiaramente le differenze su un grafico delle prestazioni standard. Le curve dei ventilatori assiali spesso presentano un distinto 'cavo'. Identifichiamo questa come la regione dello stallo. È necessario evitare assolutamente di far funzionare la ventola in prossimità di questo avvallamento. Crea un flusso d'aria irregolare e vibrazioni estreme. Al contrario, le curve centrifughe appaiono molto più morbide. Rimangono generalmente stabili in un intervallo di pressione significativamente più ampio. Forniscono un flusso d'aria prevedibile anche quando l'impedenza del sistema fluttua notevolmente.
Spazio e fattore di forma
I vincoli fisici spesso dettano la scelta finale. I ventilatori assiali presentano un design lineare. Risparmiano molto spazio. Puoi lasciarli cadere direttamente nelle pareti sottili del recinto. I ventilatori centrifughi richiedono un'integrazione più attenta. I modelli con curvatura in avanti richiedono rigorosamente un alloggiamento protettivo a spirale per dirigere l'aria. Le ventole motorizzate con curvatura all'indietro richiedono una specifica configurazione del plenum. Hanno bisogno di ampio spazio radiale per scaricare adeguatamente l'aria. Questa distinta svolta di 90 gradi ha un impatto diretto sulla progettazione complessiva dell'involucro.
Acustica e profili di rumore
Le normative sul rumore guidano spesso la scelta dei componenti nell'ingegneria moderna. I ventilatori assiali tendono a generare rumore a frequenza più elevata. Gli operatori spesso percepiscono questo tono più alto come più forte o molto più irritante. Penetra facilmente nelle pareti sottili dell'involucro. I ventilatori centrifughi generalmente producono rumore a frequenza più bassa. Questo profilo a banda larga e a basso rumore sembra meno invadente. Inoltre, il suono a bassa frequenza è molto più facile da attenuare. Puoi silenziarlo in modo efficace utilizzando il rivestimento del condotto acustico standard.
Durabilità e conformità
Le applicazioni industriali richiedono rigorose valutazioni di durabilità. È necessario valutare le esigenze di manutenzione a lungo termine. Le unità centrifughe generalmente si dimostrano più robuste. Sopravvivono meglio in ambienti difficili, polverosi o ad alta umidità. I loro motori spesso si trovano completamente fuori dal flusso d'aria contaminato. Se operi in ambienti esplosivi, devi garantire la conformità ATEX o per aree pericolose. I design centrifughi offrono adattamenti più semplici per la costruzione resistente alle scintille.
| Valutazione dimensionale |
Ventilatore assiale |
Ventilatore centrifugo |
| Percorso del flusso d'aria |
Diretto (parallelo) |
Rotazione di 90 gradi (radiale) |
| Capacità di pressione statica |
Da basso a medio |
Da medio a estremamente alto |
| Profilo acustico |
Frequenza più alta, tono irritante |
Frequenza più bassa, più facile da mascherare |
| Requisiti di spazio |
Montaggio in custodia compatta e piatta |
Ingombro maggiore, richiede plenum/scorrimento |
| Rischio di stallo |
Rischio elevato in caso di aumento della resistenza |
Basso rischio, curva altamente stabile |
Selezione dei rischi logici e di implementazione
Selezionare la giusta tecnologia sulla carta non garantisce nulla. Una scarsa implementazione rovina l'hardware eccellente. È necessario affrontare la fase di approvvigionamento con rigorosi protocolli di verifica dei dati.
Non fare affidamento esclusivamente su numeri di marketing audaci. Le schede tecniche spesso evidenziano la 'CFM massima' o la 'pressione statica massima'. Questi numeri isolati non significano nulla. Un ventilatore non raggiunge mai il massimo flusso d'aria e la massima pressione contemporaneamente. Devi richiedere curve di prestazione complete ai tuoi fornitori. Traccia la tua impedenza esatta direttamente sui grafici pubblicati.
È inoltre necessario anticipare i rischi di integrazione nel mondo reale. Le condizioni di ingresso e uscita alterano drasticamente le prestazioni. Questo lo chiamiamo 'effetto sistema'. Il posizionamento di un ventilatore centrifugo troppo vicino alla parete dell'involucro ne distrugge il percorso di scarico radiale. Allo stesso modo, privare un ventilatore assiale di un'adeguata aria in ingresso ne degraderà in modo aggressivo le prestazioni dichiarate. La ventola si strozzerà. Mantenere sempre le linee guida sulla distanza minima fornite dal produttore.
Stabilire una lista di controllo rigorosa prima di finalizzare qualsiasi acquisto. Segui queste rigorose azioni successive:
Calcola l'impedenza esatta del tuo sistema. Tieni conto di ogni filtro, curvatura e dissipatore di calore.
Mappa il punto operativo richiesto sulla curva prestazionale precisa del produttore.
Valuta il consumo energetico continuo nel tuo punto operativo specifico per garantire la conformità in termini di efficienza a lungo termine.
Richiedi campioni di prototipi o dati di fluidodinamica computazionale (CFD) al produttore. Verifica digitalmente i percorsi del flusso d'aria prima di tagliare il metallo.
Conclusione
Nessuna delle tecnologie delle ventole è universalmente superiore. L'ambiente applicativo determina interamente la scelta corretta. Le ventole assiali forniscono un volume senza pari per scenari a bassa resistenza. Risparmiano spazio e riducono i budget iniziali per le attrezzature. Tuttavia, falliscono rapidamente quando sono costretti a spingere l'aria attraverso ostacoli significativi.
Per processi industriali complessi, sistemi HVAC canalizzati o ambienti altamente filtrati, I ventilatori centrifughi sono un investimento matematicamente valido. Nello specifico, i modelli con curvatura all'indietro offrono l'esatta efficienza ad alta pressione richiesta dai moderni sistemi. Proteggono i tuoi motori. Riducono il rumore fastidioso. Spingono l'aria incessantemente attraverso una forte impedenza.
Non indovinare la resistenza del tuo sistema. Incoraggia il tuo team a consultare oggi stesso un tecnico applicativo. Modella meticolosamente la curva di impedenza del tuo sistema specifico prima di iniziare l'approvvigionamento. Un calcolo preciso ora previene futuri guasti termici catastrofici.
Domande frequenti
D: Posso sostituire un ventilatore assiale con un ventilatore centrifugo?
R: Di solito richiede una riprogettazione fisica significativa. Un'unità centrifuga standard ruota il flusso d'aria di 90 gradi, modificando drasticamente la disposizione dell'armadio. Non è possibile scambiarli facilmente goccia a goccia a meno che non si utilizzi una ventola centrifuga in linea progettata specificamente per condotti diretti.
D: Quale ventola consuma più energia?
R: Dipende interamente dal punto operativo. Una girante centrifuga a pale rovesce funziona in modo altamente efficiente ad alta pressione statica. Al contrario, se un ventilatore assiale combatte l’alta pressione, andrà in stallo, sprecherà un’enorme energia elettrica e alla fine rischierà un guasto catastrofico al motore.
D: Perché i ventilatori centrifughi gestiscono meglio la polvere?
R: Design specifici della girante, in particolare quelli che utilizzano pale radiali, consentono il passaggio diretto di particelle pesanti. La polvere aderisce raramente a questi profili radiali che ruotano rapidamente. Le pale assiali, tuttavia, accumulano facilmente polvere sui bordi anteriori. Questo accumulo rovina rapidamente il loro delicato profilo aerodinamico.
D: Qual è la regione di stallo su una curva a ventaglio?
R: La regione di stallo definisce la zona in cui il flusso d'aria si separa dalle pale e diventa violentemente turbolento. In questa zona l’efficienza aerodinamica crolla. I livelli di rumore e vibrazioni aumentano drasticamente. I ventilatori assiali rimangono particolarmente sensibili allo stallo se si calcola erroneamente la pressione effettiva del sistema.
