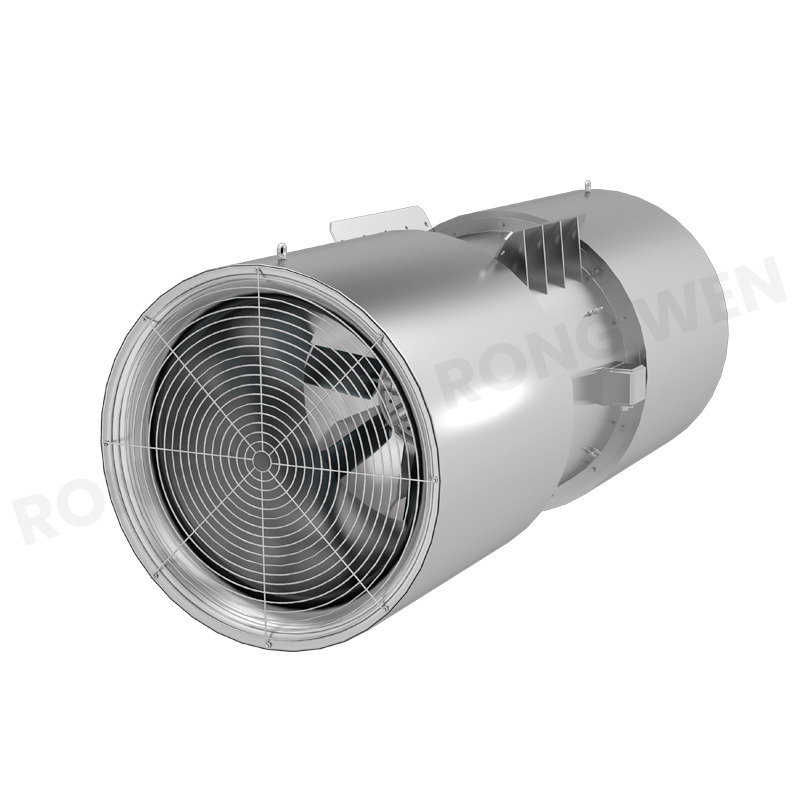

SDSシリーズトンネルジェット軸流ファン

特徴と用途:

SDSシリーズトンネルジェットファンは、先進技術を駆使して開発された新製品で、米国製機械を導入しスピンフォーミング技術で成形したシェルを特徴としています。インペラ部の内壁は精密加工されており、羽根の半径方向の隙間を維持しながら同心性と強度を確保しています。表面にはコーティング処理が施されており、外観と耐食性に優れています。トンネルジェットファン用に設計されたかご形全閉モータを搭載しており、フランジ取付板を備えています。モーターの絶縁定格は H、防食定格は IP55 です。羽根の枚数や羽根の角度を変えることで風量を調整できます。高騒音環境の場合は、サイレンサーを追加して騒音を低減できます。

量：
可用性：





お問い合わせバスケットに追加

ダウンロード

SDS.pdf

製品説明

特徴と用途

換気タイプには一方向SDSと双方向SDS(R)の2種類があります。 SDS (R) モデルには電子的および機械的なスイッチングオプションがあり、ファンの方向を反転して 30 秒以内に定格速度に達することができます。
このファンの性能、耐食性、信頼性、経済指標は、水利プロジェクト、高速道路、鉄道、地下鉄トンネルでの使用の要件を満たしています。

機械加工工程

ジェットファンは、翼型軸流インペラを備えたモーターによって直接駆動される必要があります。インペラの吸気側には流線型のインレットガイドを設置。管状サイレンサーをファンセクションの両端に取り付け、高力ボルトで接続する必要があります。安全に動作させるために、ファンの吸気口と排気口にスチール製の安全ガードを取り付ける必要があります。

種類

ジェットファンには、単一方向と双方向リバーシブルの 2 つのタイプがあります。単方向タイプは通常、一方向の換気に使用されますが、特殊な場合には、通常の推力の 50% ～ 70% の逆推力で逆転することもできます。双方向リバーシブルタイプなので、両方向の推力・風量がほぼ同等で双方向換気が可能です。
