Las instalaciones industriales dependen de una ventilación potente para mantenerse seguras y operativas. Un buen flujo de aire evita la peligrosa acumulación de humos. También enfría maquinaria pesada y garantiza un estricto cumplimiento normativo. Sin embargo, muchos ingenieros cometen un error crítico durante el diseño inicial del sistema. Especifican el tipo de ventilador incorrecto para su aplicación específica.
Colocar un ventilador axial en un sistema de conductos de alta presión causa problemas inmediatos. El sistema sufre un flujo de aire obstruido, desperdicio de energía y fallas tempranas del motor. Los diseños complejos requieren equipos robustos construidos para una intensa resistencia al aire. Verás rápidamente por qué Los ventiladores centrífugos dominan estos entornos desafiantes. Generan una presión estática masiva, sobreviven a fuertes corrientes de aire químicas y mantienen el aire en movimiento sin problemas.
Exploraremos cómo las formas de los impulsores, la elección de materiales y la planificación de la instalación determinan el éxito de su ventilación. Aprenderá a adaptar las curvas de rendimiento de los ventiladores a las necesidades específicas de sus instalaciones.
Conclusiones clave
- Los ventiladores centrífugos sobresalen en aplicaciones de alta presión estática donde el aire debe ser empujado o aspirado a través de complejos sistemas de conductos, filtros o depuradores.
- La elección entre impulsores radiales, curvados hacia adelante e inclinados hacia atrás dicta la capacidad del ventilador para manejar aire limpio, humedad o partículas pesadas.
- Si bien un ventilador centrífugo industrial normalmente requiere una huella más grande y una mayor inversión inicial que un ventilador axial, ofrece durabilidad y eficiencia superiores en entornos exigentes.
- La evaluación adecuada requiere analizar las curvas de resistencia del sistema, las temperaturas de funcionamiento y los estándares de cumplimiento (por ejemplo, AMCA, ATEX).
El caso de la ingeniería: presión versus volumen en ventilación
¿Cómo mueven realmente el aire estas máquinas? La mecánica se basa en una simple desviación del flujo de aire de 90 grados. El aire ingresa al centro del impulsor giratorio. Las palas giratorias captan inmediatamente este aire entrante. Luego, la fuerza centrífuga lanza el aire hacia afuera radialmente. Esta violenta redirección ralentiza la velocidad del aire. Sin embargo, aumenta drásticamente la presión estática de la corriente de aire. Esta conversión física los separa por completo de los modelos axiales estándar.
Debe establecer un límite de decisión claro al diseñar un sistema. Los modelos axiales sirven para aplicaciones de gran volumen y baja presión. Los usas para mover aire libre a través de una habitación abierta. Por el contrario, necesita un Ventilador Centrífugo Industrial al momento de introducir resistencia en el sistema. La resistencia proviene de tramos largos de conductos, bancos de filtros densos o depuradores químicos. Los modelos axiales fallan rápidamente cuando encuentran esta contrapresión.
La confiabilidad en condiciones variables proporciona otra importante ventaja de ingeniería. Los entornos industriales rara vez mantienen una consistencia perfecta. Los filtros se obstruyen lentamente con el polvo con el tiempo. Las compuertas se abren y cierran según las demandas del proceso. Los diseños centrífugos mantienen un punto de funcionamiento notablemente estable en su curva de rendimiento. Continúan brindando un flujo de aire confiable incluso cuando la resistencia del sistema fluctúa. Esta estabilidad evita paradas del proceso y protege sus motores del sobrecalentamiento repentino.

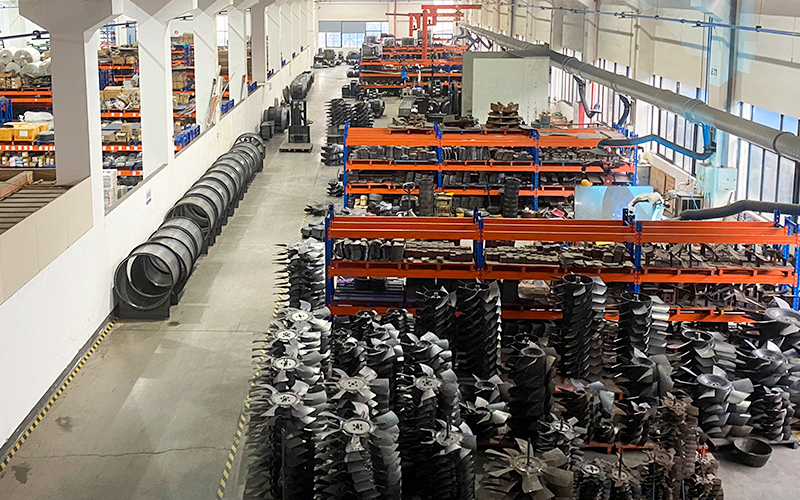

Adaptación de diseños de impulsores a aplicaciones industriales
Las características de su corriente de aire dictan su elección de impulsor. No se puede utilizar un diseño de cuchilla única para cada proceso industrial. Debe hacer coincidir el perfil de la pala con el tipo exacto de aire que desea mover.
Cuchillas radiales (rectas)
Las palas radiales sobresalen directamente del eje central. Parecen una rueda de paletas tradicional. Debe elegir este diseño para manejo extremo de materiales. Predominan en los aserraderos, las plantas de cemento y los talleres de fabricación de metales.
Ideal para: polvo intenso, astillas de madera, altas temperaturas y materiales abrasivos.
Compensaciones: Ofrecen la eficiencia energética más baja de todos los diseños. Sin embargo, proporcionan la mayor durabilidad. Las hojas rectas poseen increíbles capacidades de autolimpieza. El polvo no puede adherirse fácilmente a las superficies planas durante la rotación a alta velocidad.
Hojas inclinadas hacia atrás/curvadas hacia atrás
Estas palas se inclinan en dirección contraria al sentido de rotación. Esta forma aerodinámica corta el aire suavemente. Los ingenieros los especifican con frecuencia para grandes sistemas de tiro forzado y redes de escape de edificios.
Ideal para: aire limpio o ligeramente contaminado y requisitos de alta eficiencia.
Compensaciones: Presentan una curva de caballos de fuerza sin sobrecarga. El motor no se quemará incluso si la resistencia del sistema cae inesperadamente. Desafortunadamente, no puedes usarlos para manejar partículas pesadas. El polvo pegajoso se acumula fácilmente en la parte posterior de las hojas curvas. Esta acumulación arruina el equilibrio del ventilador y provoca vibraciones intensas.
Cuchillas curvadas hacia adelante (jaula de ardilla)
Estos impulsores cuentan con docenas de palas pequeñas y curvas. Se inclinan hacia adelante en el sentido de rotación. Se parecen a una pequeña rueda de hámster.
Ideal para: ventilación comercial e industrial ligera de baja presión. Brillan allí donde el espacio físico sigue siendo muy limitado.
Contras: mueven grandes cantidades de aire a bajas velocidades, lo que los hace muy silenciosos. Sin embargo, requieren estrictamente aplicaciones de aire limpio. También siguen siendo muy propensos a sobrecargarse. Si elimina la resistencia del conducto, el motor consumirá un exceso de corriente y fallará.
| Tipo de impulsor |
Corriente de aire ideal |
Ventaja clave |
Limitación importante |
| Radial |
Polvo pesado, abrasivos |
Autolimpiante, muy duradero |
Baja eficiencia energética |
| Inclinado hacia atrás |
Polvo limpio y ligero |
Alta eficiencia, sin sobrecarga |
Propenso al desequilibrio debido a la acumulación de polvo. |
| Curvado hacia adelante |
aire muy limpio |
Tamaño compacto, funcionamiento silencioso |
Riesgo de sobrecarga del motor |
Dimensiones centrales de evaluación para adquisiciones e ingeniería
La adquisición de equipos de ventilación pesados requiere un análisis de ingeniería meticuloso. Debe evaluar dimensiones operativas específicas antes de emitir una orden de compra. Saltarse estos pasos a menudo conduce a fallas catastróficas en el campo.
Rendimiento a la resistencia del sistema
Debe hacer coincidir cuidadosamente la curva de rendimiento del ventilador con la curva de resistencia del sistema de su instalación. Cada conducto, codo y filtro crea fricción. Esta fricción total se calcula como presión estática. Grafique esta presión contra el volumen de flujo de aire requerido. La intersección forma su punto de operación.
Error común: los ingenieros frecuentemente sobreespecifican el tamaño del motor solo para estar seguros. El sobredimensionamiento empuja al ventilador fuera de su punto máximo de eficiencia. Esto obliga a la unidad a funcionar mal, genera un exceso de ruido y desperdicia una cantidad sustancial de energía eléctrica.
Estándares de materiales y construcción
El acero al carbono estándar funciona perfectamente para aplicaciones interiores limpias y secas. Sin embargo, los entornos industriales suelen implicar productos químicos agresivos o humedad extrema. Debe evaluar los materiales de la carcasa y las aspas basándose en estas exposiciones exactas.
- Acero al carbono: Excelente para uso general. Aplique recubrimientos epoxi para una resistencia leve a la humedad.
- Acero inoxidable (304 o 316): Requerido para procesamiento de alimentos, alta humedad o exposición química moderada.
- Plástico reforzado con fibra de vidrio (FRP): Absolutamente necesario para ambientes altamente corrosivos. El FRP maneja perfectamente los vapores ácidos fuertes.
Seguridad y cumplimiento
El polvo explosivo y los gases inflamables presentan enormes riesgos para la seguridad. Una simple chispa de las aspas de un ventilador de metal puede encender toda la instalación. Debe evaluar la necesidad de una construcción resistente a chispas. Los organismos industriales como AMCA proporcionan clasificaciones estrictas para estos entornos.
AMCA define tres categorías principales para la resistencia a las chispas. El tipo A requiere que todos los componentes de la corriente de aire utilicen materiales antichispas. El tipo B sólo requiere que el impulsor no produzca chispas. El tipo C simplemente presenta un anillo amortiguador antichispas alrededor de la abertura del eje. También debe garantizar el cumplimiento total de ATEX si su instalación opera dentro de zonas explosivas reguladas.
Realidades de implementación y riesgos de instalación
Incluso los equipos perfectamente especificados fallarán si los instalas mal. Las condiciones de campo rara vez coinciden con los entornos prístinos de pruebas de laboratorio. Debe planificar los desafíos de instalación física.
El efecto del sistema
Los catálogos de fabricantes muestran curvas de rendimiento generadas en condiciones ideales. El diseño de conductos del mundo real a menudo arruina este desempeño. A esto lo llamamos el 'efecto del sistema'. La mala disposición de los conductos en la entrada o salida del ventilador reduce drásticamente el flujo de aire real. Colocar un codo de conducto afilado directamente contra la entrada del ventilador crea una turbulencia masiva.
Mejor práctica: Deje al menos tres diámetros de ventilador de conducto recto en la salida de descarga. Esto permite que el aire turbulento se estabilice y recupere su presión estática.
Limitaciones de espacio y huella
Debe reconocer las realidades físicas de la instalación de equipos industriales pesados. Estas unidades requieren una huella sustancial. También exigen estructuras de montaje resistentes. No se puede colocar un soplador grande sobre un piso estructural débil. El gran par generado durante el arranque del motor requiere un soporte estructural rígido. Verifique siempre las capacidades de carga del piso antes de la entrega.
Mitigación de vibraciones y ruidos
Los equipos giratorios pesados generan importantes vibraciones mecánicas y ruido acústico. No puedes permitir que esta energía se transfiera a la estructura de tu edificio. Gestionar esto requiere un enfoque de múltiples niveles.
- Montajes de aislamiento: Coloque toda la base del ventilador sobre aisladores de resorte o almohadillas de goma acanaladas. Este absorbe vibraciones mecánicas de baja frecuencia.
- Conectores flexibles: Nunca atornille conductos metálicos rígidos directamente a las bridas del ventilador. Utilice juntas de dilatación de goma o lona resistente. Esto interrumpe la vía de transmisión de vibraciones.
- Silenciadores acústicos: Instale silenciadores deflectores paralelos en los conductos para absorber el ruido de alta frecuencia de las aspas antes de que llegue a los espacios de trabajo.
Accesibilidad de mantenimiento
La gestión del ciclo de vida requiere acceso regular a los componentes internos. Debe tener en cuenta las características de mantenimiento en su diseño inicial. Solicite puertas de limpieza atornilladas en la carcasa del ventilador. Esto permite a los técnicos lavar el impulsor de forma segura. Especifique viviendas divididas para unidades extremadamente grandes. Una carcasa dividida le permite retirar el motor gigante y el impulsor sin desmontar todo el sistema de conductos. Por último, incluya siempre conexiones de drenaje inferiores para eliminar la humedad acumulada de forma segura.
Lógica de preselección: seleccionar el socio de fabricación adecuado
Seleccionar el proveedor adecuado resulta tan crítico como seleccionar el impulsor adecuado. El mercado industrial ofrece de todo, desde ventiladores básicos de catálogo hasta bestias totalmente diseñadas a medida.
Fabricación personalizada frente a productos disponibles en el mercado
Debes decidir cuándo confiar en modelos estandarizados. Los ventiladores de catálogo estándar funcionan perfectamente para la ventilación básica del almacén. Se envían rápidamente y cuestan menos. Sin embargo, los procesos complejos requieren ingeniería personalizada. Debe encargar construcciones personalizadas para escapes con altas temperaturas, manipulación de materiales abrasivos o entornos químicos altamente corrosivos. Los proveedores personalizados pueden modificar el espesor de la hoja, mejorar los sellos del eje y aplicar recubrimientos protectores especializados.
Rendimiento verificable
Nunca confíe en afirmaciones de marketing no verificadas sobre el flujo de aire. Debe elegir fabricantes que proporcionen calificaciones certificadas. Busque proveedores que prueben sus equipos según los estándares AMCA 210. Esta certificación garantiza que el ventilador realmente ofrece el rendimiento del aire y los niveles de sonido prometidos. La compra de equipos no certificados introduce un riesgo enorme en el diseño de sus instalaciones.
Soporte posventa
Los ventiladores industriales funcionan continuamente durante años. Eventualmente requerirán servicio. Debe evaluar la capacidad de su proveedor para brindar soporte rápido. Verifique su inventario de repuestos. Pregunte si ofrecen servicios de balanceo de campo. Naturalmente, los impulsores pierden el equilibrio con el tiempo debido al desgaste. Un socio sólido enviará técnicos para realizar la alineación láser y el equilibrio dinámico del campo para mantener sus líneas en funcionamiento.
Conclusión
La especificación de equipos de ventilación industrial requiere una cuidadosa atención al detalle. La decisión final siempre depende de los requisitos de presión específicos de sus instalaciones. También debes evaluar rigurosamente la naturaleza exacta de tu corriente de aire. El aire limpio permite diseños inclinados hacia atrás altamente eficientes. El aire cargado de partículas exige impulsores radiales autolimpiantes y duraderos. Tomar atajos durante esta fase de evaluación garantiza fallas del sistema y costosos tiempos de inactividad.
Para avanzar con éxito, primero recopile sus datos ambientales. Documente sus temperaturas de funcionamiento, exposiciones químicas y huella disponible. A continuación, consulte directamente con un ingeniero de aplicaciones. Pídales que tracen con precisión la curva de resistencia de su sistema. Sólo después de confirmar este punto de intersección debe emitir una solicitud formal de cotización a un socio fabricante certificado.
Preguntas frecuentes
P: ¿Cuál es la principal diferencia entre un ventilador axial y uno centrífugo en un entorno industrial?
R: La principal diferencia radica en la generación de presión y la ruta del flujo de aire. Los ventiladores axiales impulsan el aire directamente, moviendo grandes volúmenes a muy baja presión. Los modelos centrífugos atraen aire hacia el centro y lo lanzan hacia afuera en un ángulo de 90 grados. Esto crea una alta presión estática, lo que les permite empujar el aire a través de una gran resistencia, como conductos largos y filtros.
P: ¿Pueden los ventiladores centrífugos industriales manejar polvo o gases explosivos?
R: Sí, pueden manejar entornos explosivos de forma segura si se construyen correctamente. Debe especificar una construcción resistente a chispas. Los fabricantes utilizan materiales no ferrosos como aluminio o anillos amortiguadores especiales para evitar chispas. Asegúrese siempre de que la unidad tenga la clasificación AMCA de resistencia a chispas adecuada (Tipo A, B o C) y cumpla con los estrictos estándares de cumplimiento ATEX.
P: ¿Cuál es la vida útil típica de un ventilador centrífugo industrial?
R: Una unidad bien mantenida puede durar fácilmente de 15 a 20 años. La vida útil depende en gran medida de su entorno operativo y rutina de mantenimiento. La manipulación de polvo abrasivo o vapores corrosivos acorta la esperanza de vida. El equilibrio dinámico regular, la lubricación de los cojinetes y la selección adecuada de materiales (como el uso de FRP para ácidos) extienden significativamente la vida operativa del equipo.
P: ¿Por qué mi ventilador centrífugo no alcanza su flujo de aire nominal?
R: Esto generalmente se debe al 'efecto del sistema'. Un diseño deficiente de los conductos cerca del equipo crea turbulencias masivas. La instalación de codos afilados, compuertas cerradas o transiciones irregulares inmediatamente en la entrada o salida restringe el flujo de aire. El ventilador lucha por superar esta resistencia inesperada, lo que hace que no alcance su curva de rendimiento calificada en laboratorio.
