Les fiches techniques standard semblent souvent parfaites sur papier. Vous examinez les mesures du laboratoire et les volumes de flux d'air semblent plus que suffisants pour votre application. Cependant, atteindre ces chiffres dans des environnements industriels et commerciaux réels présente un défi complètement différent. Les conditions de laboratoire reflètent rarement les réalités complexes d’une installation active.
Atteindre un débit d’air optimal et une fiabilité à long terme nécessite une analyse plus approfondie. Vous devez comprendre comment la conception aérodynamique interne interagit directement avec les variables environnementales externes. La résistance du système réel lutte constamment contre votre équipement. S'appuyer uniquement sur des mesures de base entraîne souvent de graves sous-performances, des pics d'énergie imprévisibles et des pannes prématurées des équipements. Vous avez besoin d’une approche plus robuste en matière de spécifications d’équipement.
Ce guide détaille les variables essentielles influençant l’efficacité. Vous découvrirez les goulots d’étranglement courants à éviter lors de l’installation. Nous détaillons également les critères techniques nécessaires pour spécifier l'unité adaptée à votre configuration unique. En comprenant ces dynamiques, vous pouvez garantir que vos systèmes de ventilation fonctionnent exactement comme prévu.
Points clés à retenir
La géométrie et le pas des pales dictent la courbe de performances de base, mais la pression statique du système détermine l'efficacité opérationnelle réelle.
Les facteurs environnementaux tels que la densité de l’air, la température et l’altitude modifient considérablement les besoins en volume et en énergie.
La géométrie de l'installation , en particulier une prise d'air limitée ou un carénage inapproprié, est la principale cause de défaillance prématurée et de décrochage aérodynamique.
Le choix entre un ventilateur à flux axial et un ventilateur centrifuge dépend entièrement du rapport débit/pression requis et des contraintes spatiales.

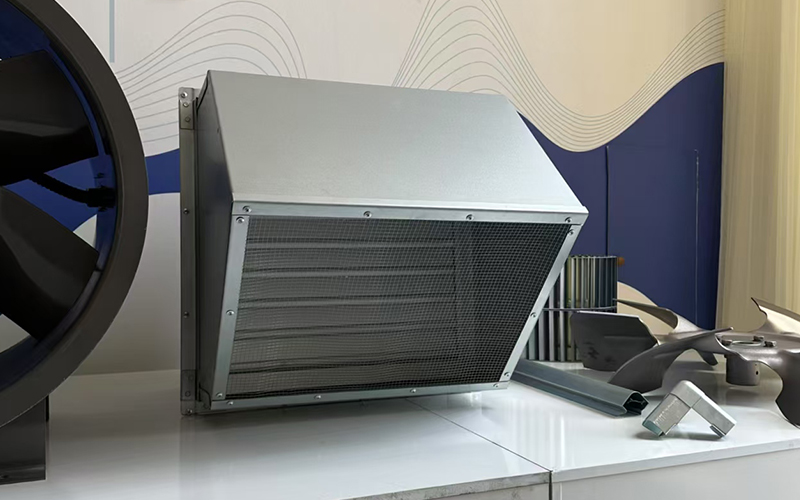

1. Conception aérodynamique et construction physique
L’ingénierie interne dicte strictement les capacités de base. Les fabricants conçoivent soigneusement chaque composant physique pour optimiser le mouvement de l’air. Comprendre ces choix de conception vous aide à adapter l'équipement à vos exigences opérationnelles.
Pas et angle de la lame
L'angle d'attaque influence directement le volume du flux d'air par rapport à la consommation électrique. Les ingénieurs règlent le pas des pales pour déterminer l’agressivité avec laquelle le ventilateur mord dans l’air. Les pas plus raides déplacent beaucoup plus d'air par tour. Ils offrent des notes plus élevées en pieds cubes par minute (CFM).
Cependant, les pentes raides exigent un couple beaucoup plus élevé de la part du moteur. Si la résistance du système augmente de manière inattendue, les ventilateurs à pales abruptes risquent un décrochage aérodynamique. L'air se détache de la surface de la pale, provoquant une baisse massive de l'efficacité. Les emplacements peu profonds offrent des CFM inférieurs mais gèrent de légères augmentations de pression avec plus de grâce. Vous devez équilibrer le volume souhaité par rapport au potentiel de résistance fluctuante du système.
Nombre de lames et profil
La forme de la lame modifie la façon dont l'air se déplace à travers le boîtier. Le nombre de pales et leur profil spécifique ont un impact à la fois sur l'efficacité aérodynamique et sur la génération de bruit. Différents profils répondent à des besoins opérationnels distincts.
Pales aérodynamiques : elles imitent les ailes d’un avion. Ils fournissent un flux d’air uniforme et très efficace. Ils fonctionnent mieux dans des environnements propres nécessitant un volume constant.
Lames de faucille : elles présentent une conception en flèche. Ils fendent l’air progressivement. Ce profil réduit considérablement les turbulences et le bruit acoustique. Ils excellent dans les systèmes CVC commerciaux où un fonctionnement silencieux est important.
Lames de pagaie : elles présentent des géométries plates et simples. Ils offrent une efficacité moindre mais gèrent mieux les environnements difficiles. Vous les voyez souvent dans les environnements industriels intensifs.
L'ajout de pales supplémentaires augmente généralement la capacité de pression mais limite la distribution totale d'air libre. Moins de lames maximisent le volume sans pression statique.
Couplage et vitesse du moteur (RPM)
La capacité du moteur limite directement la stabilité des performances. La relation entre le type de moteur et un régime constant détermine la fiabilité sous des charges fluctuantes. Les moteurs AC traditionnels fournissent une puissance simple et robuste. Cependant, ils subissent souvent un glissement de régime lorsque la résistance du système change.
À l’inverse, les moteurs CC sans balais maintiennent un contrôle de vitesse beaucoup plus strict. Ils ajustent le couple de manière dynamique pour maintenir le régime stable. Lors de la spécification Les ventilateurs axiaux , qui font correspondre la courbe de puissance du moteur au point de résistance attendu le plus élevé, empêchent la surcharge. Un moteur sous-dimensionné surchauffera en essayant de maintenir sa vitesse contre une contre-pression inattendue.
Tolérances du boîtier et du carénage
L'espace entre la pointe de la lame et le boîtier définit le jeu de la pointe. Cette petite mesure est essentielle pour empêcher la recirculation de l’air. Si l’espace est trop large, l’air à haute pression du côté échappement retourne vers le côté admission. Cette recirculation détruit l'efficacité aérodynamique et fait chuter la pression globale.
Des tolérances serrées maintiennent l’air en mouvement dans une direction linéaire. Les carénages de haute qualité présentent des conceptions filées ou parfaitement cylindriques. Ils guident l'air en douceur à travers les pales. Au fil du temps, les vibrations peuvent déplacer le support moteur. Ce mouvement risque de toucher la lame au boîtier si les tolérances sont extrêmement serrées. Un entretien régulier garantit que le carénage reste parfaitement concentrique.
2. Variables environnementales et conditions de fonctionnement
Les conditions extérieures modifient complètement les performances théoriques. Les spécifications du catalogue supposent un air standard au niveau de la mer. Votre installation fonctionne probablement dans des réalités très différentes.
Densité de l'air et altitude
La densité de l'air change considérablement en fonction de l'altitude. Les ventilateurs fonctionnent comme des machines à volume constant. Ils déplaceront toujours le même volume physique d’air à un régime spécifique. Cependant, ils déplacent beaucoup moins de masse d’air à haute altitude.
Parce que l’air est plus mince, un ventilateur fonctionnant à Denver déplace moins d’oxygène et de masse de refroidissement qu’un ventilateur à Miami. Si votre processus repose sur un transfert de masse, comme le refroidissement d'un générateur ou l'alimentation d'une combustion, vous devez augmenter le régime du ventilateur ou sélectionner une unité de plus grand diamètre. Ne pas ajuster l'altitude entraîne de graves problèmes de surchauffe, même si le CFM semble correct sur le papier.
Températures extrêmes
La chaleur dégrade rapidement les composants mécaniques. Les températures élevées dilatent les pièces métalliques, ce qui risque de fermer les jeux serrés des pointes et de provoquer des frictions. La chaleur ambiante élevée met également à l’épreuve le moteur.
L’isolation des enroulements du moteur se détériore beaucoup plus rapidement dans les environnements chauds. La lubrification des roulements se dilue et perd sa viscosité protectrice. Cela conduit à une usure métal sur métal. Si vous travaillez dans des températures extrêmes, vous devez spécifier une isolation moteur de classe F ou de classe H. Vous devez également vous assurer que les roulements utilisent de la graisse synthétique haute température. Les températures extrêmes présentent des défis opposés. La graisse standard peut geler, empêchant le moteur de tourner au démarrage.
Particules et produits corrosifs
Les contaminants en suspension dans l'air détruisent l'équilibre de la lame. La poussière, l'humidité et les vapeurs chimiques se fixent sur les surfaces des lames au fil du temps. Cette accumulation inégale déséquilibre l’ensemble rotatif. La vibration qui en résulte détruit rapidement les roulements.
Humidité : Provoque une oxydation rapide sur les composants en acier standard.
Vapeurs chimiques : rongent l'aluminium et les peintures standard, affaiblissant l'intégrité structurelle.
Forte poussière : nécessite des protocoles de nettoyage fréquents pour éviter les pics de vibrations catastrophiques.
Pour lutter contre ces problèmes, spécifiez les sélections de matériaux appropriées. Les plastiques renforcés de fibre de verre (FRP) résistent parfaitement aux attaques chimiques. Les revêtements époxy protègent les boîtiers en acier de l'humidité. Choisir le bon matériau garantit que le profil aérodynamique reste intact pendant des années de fonctionnement continu.
3. Résistance du système et géométrie de l'installation (risques de mise en œuvre)
Les leçons de déploiement concrètes indiquent systématiquement que les erreurs d'installation sont à l'origine des sous-performances. Même l’unité la mieux conçue échouera si elle est mal installée.
Le problème de l’admission d’air limitée
Un jeu insuffisant à l’entrée étouffe l’équipement. Cet effet de « faim » provoque des profils de vitesse inégaux sur toute l'envergure de la pale. Lorsque vous placez un mur ou une machinerie lourde trop près de la prise d’air, l’air s’y engouffre de manière inégale.
Cette turbulence affecte gravement l’efficacité. Les pales capturent différentes quantités d’air, provoquant des vibrations et une baisse massive du CFM. En règle générale, vous devez prévoir au moins un diamètre complet de ventilateur sans obstruction au niveau de l'admission. Les installations industrielles compactes enfreignent fréquemment cette règle, conduisant à des systèmes de ventilation bruyants et peu performants.
Limites de pression statique
Comprendre les limites opérationnelles vous évite des pannes catastrophiques. Les conceptions axiales excellent dans le déplacement de grands volumes d’air, mais elles luttent contre la résistance élevée des conduits. Forcer cet équipement à une pression statique élevée le pousse hors de sa zone de fonctionnement stable.
Lorsque la résistance dépasse la limite de conception, le système subit un décrochage aérodynamique. L’air tourne simplement autour des pales au lieu d’avancer. Vous entendrez un bruit distinct de montée ou de pulsation. Cette poussée provoque des contraintes mécaniques extrêmes, entraînant fréquemment des cassures de pales ou des moteurs grillés.
Obstructions et transitions de conduits
Des changements brusques dans la géométrie des conduits détruisent le flux d’air linéaire. Placer des coudes pointus à 90 degrés, des amortisseurs lourds ou des protections de sécurité épaisses directement à côté du ventilateur perturbe les performances. L'air a besoin d'espace pour se stabiliser avant et après son passage à travers les pales.
Les transitions doivent comporter des pentes graduelles. Si vous devez utiliser une protection, assurez-vous que l'espacement des fils ne restreint pas plus de 10 % de la zone ouverte. Une géométrie d'installation appropriée respecte la physique du mouvement de l'air.
Erreurs d'installation courantes et impacts sur les performances
| Erreur d'installation |
Conséquence aérodynamique |
Résultat mécanique |
| Jeu d'admission bloqué ou serré |
Profil de vitesse de l'air inégal, famine |
Vibration, CFM réduit, bruit plus élevé |
| Coudes de conduit pointus directement au refoulement |
Pic massif de pression statique |
Décrochage aérodynamique, surchauffe du moteur |
| Protections de sécurité surdimensionnées |
Restriction du flux d'air et traînée de surface |
Baisse de 10 à 15 % de l'efficacité totale |
| Matériel de montage lâche |
Distorsion du logement |
Frottement de la pointe de la lame, panne catastrophique |
4. Ventilateur à flux axial ou ventilateur centrifuge : catégories de solutions
S’assurer que vous choisissez la bonne technologie fondamentale est déterminant pour la réussite du projet. Vous devez évaluer le problème commercial avant de vous engager dans une conception spécifique. Le choix se résume souvent au rapport débit/pression requis.

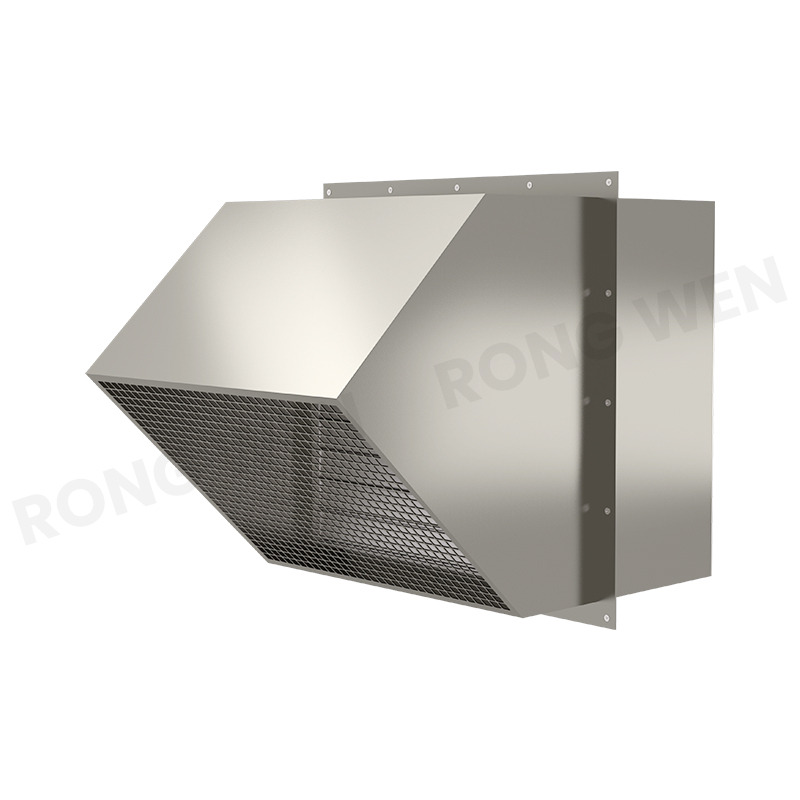

Quand choisir des ventilateurs axiaux
Vous devez spécifier un Ventilateur à flux axial lorsque vous avez besoin d'un volume élevé et d'une faible pression statique. Ils excellent dans la ventilation générale des entrepôts, les gaz d’échappement agricoles et les tours de refroidissement. Leur flux linéaire direct s’intègre parfaitement dans des contraintes spatiales serrées.
Ils se montent facilement dans les murs ou les panneaux de toit. Si vous avez besoin de déplacer rapidement une énorme quantité d’air sans le faire passer dans des conduits longs et compliqués, cette technologie constitue la solution la plus efficace et la plus compacte.
Quand passer aux ventilateurs centrifuges
Certaines applications nécessitent une physique différente. Vous devez vous tourner vers les options centrifuges lorsque vous êtes confronté à une pression statique élevée. Les systèmes canalisés comportant plusieurs coudes, des filtres HEPA ou une manipulation de particules lourdes nécessitent la force brute d'une turbine centrifuge.
Les unités centrifuges projettent l'air vers l'extérieur de manière radiale, générant des capacités de pression nettement plus élevées. Ils gèrent mieux les flux d’air sales car le moteur se trouve souvent en dehors du chemin d’air principal. Si la résistance de votre système dépasse 2 à 3 pouces de jauge d’eau, la technologie centrifuge devient le choix le plus sûr et le plus fiable.
Compromis entre coût et efficacité
Les dépenses en capital initiales sont toujours importantes lors de l’approvisionnement. Les conceptions axiales coûtent généralement moins cher au départ. Ils nécessitent moins de matières premières et présentent des processus de fabrication plus simples. Ils consomment également moins d’espace physique, réduisant ainsi les coûts d’installation.
Cependant, la consommation d'énergie à long terme dépend fortement du point de service spécifique. Faire fonctionner une unité en dehors de sa courbe optimale gaspille d’énormes quantités d’électricité. Vous devez comparer la consommation d’énergie attendue sur une période de cinq ans. Parfois, payer un supplément pour une unité centrifuge très efficace s'avère payant si vous êtes confronté à des demandes constantes et à haute pression.
Tableau de comparaison des technologies
| Caractéristique |
Technologie à flux axial |
Technologie centrifuge |
| Direction du flux d'air |
Directement (linéaire) |
Changement de 90 degrés (radial) |
| Volume (pi3/min) |
Extrêmement élevé |
Modéré à élevé |
| Capacité de pression statique |
Faible à modéré |
Très élevé |
| Espace requis |
Compact / En ligne |
Encombrant / Nécessite un logement séparé |
| Meilleure application |
Échappement mural, tours de refroidissement |
Conduits complexes, filtration lourde |
5. Cadre d'évaluation : spécifier le bon équipement
Présélectionner le bon équipement nécessite une logique structurée. Vous ne pouvez pas vous fier aux suppositions. L’utilisation de critères d’évaluation soucieux de la conformité garantit que vous achetez une unité fiable et efficace.
Définir les critères de réussite
Vous devez cartographier votre CFM et votre pression statique requis directement sur la courbe de performance du fabricant. Chaque ventilateur a une courbe spécifique illustrant ses performances sous différents niveaux de résistance. Ne vous contentez pas de regarder la note maximale CFM.
Identifiez le meilleur point d’efficacité (BEP). Ce point représente l'endroit où l'unité fournit un débit d'air maximum pour le moins de consommation électrique possible. Vous souhaitez que vos conditions normales de fonctionnement soient conformes au BEP. Opérer trop à gauche ou à droite de ce point garantit un gaspillage d'énergie et des contraintes mécaniques.
Alimentation et logique de contrôle
L'évaluation de votre alimentation électrique dicte les capacités de contrôle. Les moteurs AC traditionnels fonctionnent bien pour les applications marche/arrêt simples. Cependant, les installations modernes exigent de plus en plus un contrôle de vitesse variable pour s'adapter à l'évolution des besoins de ventilation tout au long de la journée.
La spécification de moteurs à commutation électronique (EC) transforme l’efficacité du système. Les moteurs EC combinent une entrée d’alimentation CA avec une commande CC interne. Ils permettent une intégration transparente avec les systèmes de gestion du bâtiment (BMS). Ils maintiennent une efficacité élevée même lorsqu’ils fonctionnent à une vitesse de 50 %. Si vous avez besoin d’un contrôle précis et d’une conformité énergétique, les moteurs EC offrent la meilleure voie technologique.
Conformité et normes
Ne faites jamais confiance aux affirmations non vérifiées du catalogue. Assurez-vous que l’équipement porte les certifications appropriées. L'Air Movement and Control Association (AMCA) établit des normes de test strictes pour les performances aérodynamiques et acoustiques.
La vérification de la certification AMCA garantit que l'unité fonctionnera exactement comme annoncé dans des conditions standard. Il vous protège des chiffres marketing gonflés. La spécification d'équipements certifiés AMCA est une bonne pratique obligatoire pour les projets commerciaux et industriels, garantissant la conformité réglementaire et la tranquillité d'esprit.
Conclusion
Les performances des ventilateurs axiaux reposent sur une équation dynamique et interconnectée. Vous devez équilibrer la conception interne des pales avec les dures réalités environnementales et la géométrie physique de l’installation. Négliger une seule variable garantit une efficacité réduite.
Se fier uniquement aux cotes CFM du catalogue présente un risque énorme. Si vous ne parvenez pas à calculer la véritable résistance du système ou si vous ignorez les contraintes d’admission, vous installerez un système inefficace sujet à une usure prématurée. Atténuez ce risque grâce à une planification minutieuse et spécifique au site.
Commencez vos prochaines étapes en auditant vos contraintes spatiales spécifiques. Calculez avec précision vos véritables besoins en pression statique. Enfin, consultez un partenaire d'ingénierie pour faire correspondre parfaitement la courbe de performances à votre point de service exact. La précision des spécifications évite les pannes catastrophiques de fonctionnement.
FAQ
Q : Pourquoi mon ventilateur axial perd-il le débit d'air alors qu'il fonctionne à plein régime ?
R : La perte de débit d’air provient généralement d’une augmentation de la résistance du système. Des filtres obstrués, des registres fermés ou une accumulation de saleté sur les pales forcent le ventilateur à pousser contre une pression statique plus élevée. Si la pression dépasse les limites de conception, l'unité subit un décrochage aérodynamique, provoquant une forte baisse du rendement volumétrique malgré le fonctionnement du moteur à pleine vitesse.
Q : Comment une entrée d’air limitée affecte-t-elle un ventilateur à flux axial ?
R : L'espace d'admission limité « affame » l'équipement. Il empêche l'air de pénétrer uniformément dans les pales. Cette entrée inégale provoque de graves turbulences et une perte de vortex. Par conséquent, le ventilateur génère un bruit acoustique accru, vibre fortement et subit une réduction spectaculaire de sa capacité à déplacer l’air efficacement.
Q : La température affecte-t-elle réellement les performances du ventilateur ?
R : Oui, la température modifie la densité de l’air. L'air plus chaud est nettement moins dense. Étant donné qu’un ventilateur déplace un volume constant, déplacer de l’air moins dense signifie qu’il déplace moins de masse physique. Cela a un impact direct sur l’efficacité du refroidissement. La chaleur extrême dégrade également plus rapidement la lubrification des roulements et l’isolation du moteur.
Q : Quelle est la différence de performances entre les ventilateurs axiaux AC et DC ?
R : Les ventilateurs CA se connectent directement au réseau électrique standard, offrant un fonctionnement simple et robuste mais un contrôle de vitesse limité. Les ventilateurs DC, en particulier les variantes EC (à commutation électronique), permettent un contrôle précis de la vitesse variable. Ils consomment beaucoup moins d'énergie, s'intègrent facilement dans les systèmes automatisés et maintiennent un régime stable même lorsque la tension fluctue.
