Foile de specificații standard arată adesea perfect pe hârtie. Examinați valorile de laborator, iar volumele fluxului de aer par mai mult decât suficiente pentru aplicația dvs. Cu toate acestea, atingerea acestor cifre în mediile industriale și comerciale din lumea reală prezintă o provocare complet diferită. Condițiile de laborator oglindesc rareori realitățile complexe ale unei unități active.
Obținerea unui flux de aer optim și a fiabilității pe termen lung necesită o analiză mai profundă. Trebuie să înțelegeți modul în care designul aerodinamic intern interacționează direct cu variabilele de mediu externe. Rezistența sistemului din lumea reală luptă constant împotriva echipamentului dumneavoastră. Bazându-vă exclusiv pe valorile de referință, adesea duce la performanțe slabe grave, vârfuri de energie imprevizibile și defecțiuni premature ale echipamentelor. Aveți nevoie de o abordare mai solidă a specificațiilor echipamentelor.
Acest ghid defalcă variabilele esențiale care influențează eficiența. Veți descoperi blocajele comune de implementare pe care trebuie să le evitați în timpul instalării. Detaliem, de asemenea, criteriile tehnice necesare pentru a specifica unitatea corectă pentru configurația dumneavoastră unică. Înțelegând această dinamică, vă puteți asigura că sistemele dvs. de ventilație funcționează exact așa cum este prevăzut.
Recomandări cheie
Geometria lamei și pasul dictează curba de performanță de bază, dar presiunea statică a sistemului determină eficiența operațională reală.
Factorii de mediu precum densitatea aerului, temperatura și altitudinea modifică în mod semnificativ cerințele de volum și putere.
Geometria instalării , în special admisia de aer limitată sau învelișul necorespunzător, este cauza principală a defecțiunii premature și a blocării aerodinamice.
Alegerea între un ventilator cu debit axial și un ventilator centrifugal depinde în întregime de raportul necesar debit-presiune și de constrângerile spațiale.
1. Proiectare aerodinamică și construcție fizică
Ingineria internă dictează cu strictețe capacitățile de bază. Producătorii proiectează cu atenție fiecare componentă fizică pentru a optimiza circulația aerului. Înțelegerea acestor opțiuni de proiectare vă ajută să adaptați echipamentul la cerințele dumneavoastră operaționale.
Pasul și unghiul lamei
Unghiul de atac influențează direct volumul fluxului de aer față de consumul de energie. Inginerii au stabilit pasul lamei pentru a determina cât de agresiv mușcă ventilatorul în aer. Pasurile mai abrupte mișcă mult mai mult aer pe rotație. Acestea oferă evaluări mai mari de picioare cubice pe minut (CFM).
Cu toate acestea, pasurile abrupte necesită un cuplu mult mai mare de la motor. Dacă rezistența sistemului crește în mod neașteptat, ventilatoarele cu palete abrupte riscă o blocare aerodinamică. Aerul se desprinde de pe suprafața lamei, provocând o scădere masivă a eficienței. Pasurile superficiale oferă CFM mai mici, dar gestionează o presiune ușoară crește mai grațios. Trebuie să echilibrați volumul dorit cu potențialul de fluctuație a rezistenței sistemului.
Număr de lame și profil
Forma lamei schimbă modul în care aerul se mișcă prin carcasă. Numărul de lame și profilul lor specific influențează atât eficiența aerodinamică, cât și generarea de zgomot. Profilurile diferite servesc nevoi operaționale distincte.
Lame aerodinamice: Acestea imită aripile avionului. Ele asigură un flux de aer foarte eficient și uniform. Ele funcționează cel mai bine în medii curate care necesită un volum constant.
Lame de seceră: Acestea au un design măturat înapoi. Se taie treptat prin aer. Acest profil reduce semnificativ turbulențele și zgomotul acustic. Ele excelează în sistemele HVAC comerciale unde funcționarea silențioasă contează.
Lame cu vâsle: Acestea prezintă geometrii plate și simple. Ele oferă o eficiență mai mică, dar se descurcă mai bine în mediile accidentate. Le vedeți adesea în medii industriale grele.
Adăugarea mai multor lame crește, în general, capacitatea de presiune, dar restricționează livrarea totală a aerului liber. Mai puține lame maximizează volumul pur la presiune statică zero.
Împerecherea motorului și viteza (RPM)
Capacitatea motorului limitează direct stabilitatea performanței. Relația dintre tipul de motor și turația constantă determină fiabilitatea la sarcini fluctuante. Motoarele de curent alternativ tradiționale oferă o putere simplă și robustă. Cu toate acestea, de multe ori se confruntă cu o alunecare a RPM atunci când rezistența sistemului se modifică.
În schimb, motoarele fără perii de curent continuu mențin un control mult mai strict al vitezei. Acestea reglează cuplul în mod dinamic pentru a menține turația constantă. La specificare Ventilatoarele axiale , potrivirea curbei cai putere a motorului la cel mai mare punct de rezistență așteptat previne supraîncărcarea. Un motor subdimensionat se va supraîncălzi încercând să mențină viteza împotriva contrapresiunii neașteptate.
Toleranțe pentru carcasă și giulgi
Distanța dintre vârful lamei și carcasă definește jocul vârfului. Această măsurătoare mică este esențială pentru a preveni recircularea aerului. Dacă spațiul este prea mare, aerul de înaltă presiune din partea de evacuare se scurge înapoi în partea de admisie. Această recirculare distruge eficiența aerodinamică și scade presiunea generală.
Toleranțe strânse mențin aerul în mișcare într-o direcție liniară. Carcasele de înaltă calitate au design filat sau perfect cilindric. Ele ghidează aerul fără probleme peste lame. În timp, vibrațiile pot schimba suportul motorului. Această mișcare riscă contactul lamă cu carcasă dacă toleranțele sunt extrem de strânse. Întreținerea regulată asigură că carcasa rămâne perfect concentrică.
2. Variabile de mediu și condiții de funcționare
Condițiile externe modifică complet cifrele de performanță teoretică. Specificațiile de catalog presupun aer standard la nivelul mării. Unitatea dumneavoastră funcționează probabil în realități foarte diferite.
Densitatea și altitudinea aerului
Densitatea aerului se modifică dramatic în funcție de altitudine. Ventilatoarele funcționează ca mașini cu volum constant. Ei vor mișca întotdeauna același volum fizic de aer la un anumit RPM. Cu toate acestea, ele mișcă mult mai puțină masă de aer la altitudini mari.
Deoarece aerul este mai subțire, un ventilator care funcționează în Denver mișcă mai puțin oxigen și masă de răcire decât unul din Miami. Dacă procesul dvs. se bazează pe transferul de masă - cum ar fi răcirea unui generator sau alimentarea combustiei - trebuie să creșteți RPM-ul ventilatorului sau să selectați o unitate cu diametru mai mare. Neregularea pentru altitudine duce la probleme grave de supraîncălzire, în ciuda faptului că CFM arată corect pe hârtie.
Extreme de temperatură
Căldura degradează rapid componentele mecanice. Temperaturile ridicate extind piesele metalice, închizând posibil spațiile strânse ale vârfurilor și provocând frecare. Căldura ambientală ridicată provoacă și motorul.
Izolația înfășurării motorului se deteriorează mult mai repede în mediile calde. Ungerea rulmenților se subțiază, pierzându-și vâscozitatea protectoare. Acest lucru duce la uzura metal pe metal. Dacă lucrați la căldură extremă, trebuie să specificați izolația motorului Clasa F sau Clasa H. De asemenea, trebuie să vă asigurați că rulmenții folosesc unsoare sintetică la temperatură înaltă. Extremele reci prezintă provocări opuse. Unsoarea standard poate îngheța, împiedicând răsturnarea motorului la pornire.
Particule și corozivi
Contaminanții din aer distrug echilibrul lamei. Praful, umiditatea și vaporii chimici se atașează de suprafața lamei în timp. Această acumulare neuniformă dezechilibrează ansamblul rotativ. Vibrația rezultată distruge rapid rulmenții.
Umiditate: provoacă oxidare rapidă a componentelor standard din oțel.
Vaporii chimici: Îndepărtează aluminiul și vopselele standard, slăbind integritatea structurală.
Praf greu: necesită protocoale de curățare frecvente pentru a preveni vârfurile de vibrații catastrofale.
Pentru a combate aceste probleme, specificați selecții adecvate de materiale. Materialele plastice armate cu fibră de sticlă (FRP) rezistă perfect la atacul chimic. Acoperirile epoxidice protejează carcasele din oțel de umiditate. Alegerea materialului potrivit asigură că profilul aerodinamic rămâne intact de-a lungul anilor de funcționare continuă.
3. Rezistența sistemului și geometria instalării (riscuri de implementare)
Lecțiile de lansare din lumea reală indică în mod constant erorile de instalare drept cauza principală a performanței scăzute. Chiar și cea mai bine proiectată unitate va eșua dacă este instalată incorect.
Problema cu admisia de aer limitată
Un spațiu liber suficient la admisie sufocă echipamentul. Acest efect de „foame” provoacă profile de viteză neuniforme pe toată lungimea lamei. Când așezați un perete sau mașini grele prea aproape de admisie, aerul intră neuniform.
Această turbulență afectează grav eficiența. Lamele captează cantități variate de aer, provocând vibrații și o scădere masivă a CFM. Ca regulă generală, trebuie să asigurați cel puțin un diametru complet al ventilatorului cu spațiu liber la admisie. Configurațiile industriale compacte încalcă frecvent această regulă, ceea ce duce la sisteme de ventilație zgomotoase și neperformante.
Limitări de presiune statică
Înțelegerea limitelor operaționale vă scutește de eșecuri catastrofale. Modelele axiale excelează la mișcarea unor volume mari de aer, dar se luptă cu rezistența ridicată a conductelor. Forțarea acestui echipament împotriva presiunii statice ridicate îl împinge în afara zonei sale stabile de funcționare.
Când rezistența depășește limita de proiectare, sistemul suferă o blocare aerodinamică. Aerul se rotește pur și simplu în jurul lamelor, în loc să se miște înainte. Veți auzi un zgomot puternic sau pulsător. Această creștere provoacă stres mecanic extrem, ruperea frecventă a lamelor sau arderea motoarelor.
Obstacole și tranziții ale conductelor
Modificările bruște ale geometriei conductei distrug fluxul de aer liniar. Plasarea de coate ascuțite la 90 de grade, amortizoare grele sau apărătoare groase de siguranță direct lângă ventilator perturbă performanța. Aerul are nevoie de spațiu pentru a se stabiliza înainte și după trecerea prin pale.
Tranzițiile ar trebui să prezinte pante graduale. Dacă trebuie să utilizați un dispozitiv de protecție, asigurați-vă că distanța dintre fire nu limitează mai mult de 10% din suprafața deschisă. Geometria corectă a instalării respectă fizica mișcării aerului.
Greșeli obișnuite de instalare și impact asupra performanței
| Greșeală de instalare |
Consecință aerodinamică |
Rezultat mecanic |
| Jocul de admisie blocat sau strâns |
Profil neuniform de viteză a aerului, înfometare |
Vibrații, CFM reduse, zgomot mai mare |
| Coturi ascuțite ale conductelor direct la evacuare |
Creștere masivă a presiunii statice |
Blocare aerodinamică, supraîncălzire a motorului |
| Apărătoare de siguranță supradimensionate pentru sârmă |
Restricția fluxului de aer și rezistența la suprafață |
Scădere cu 10-15% a eficienței totale |
| Hardware de montare slăbit |
Denaturarea carcasei |
Frecarea vârfului lamei, defecțiune catastrofală |
4. Ventilator cu flux axial vs. ventilator centrifugal: categorii de soluții
Asigurarea că alegeți tehnologia fundamentală corectă dictează succesul proiectului. Trebuie să evaluați problema afacerii înainte de a vă angaja într-un anumit design. Alegerea se reduce adesea la raportul necesar debit-presiune.
Când să alegeți ventilatoare axiale

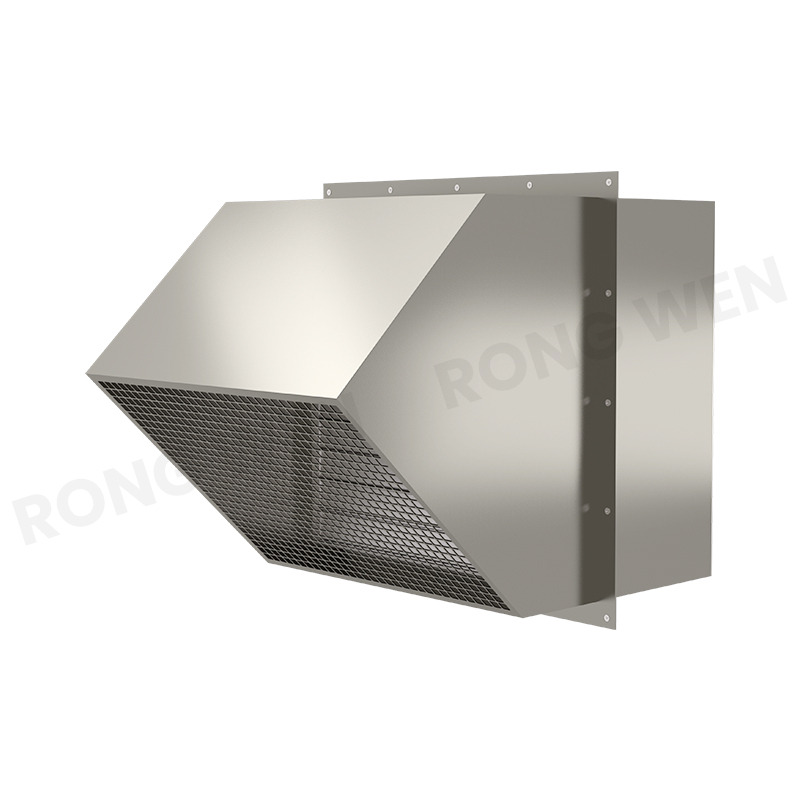

Ar trebui să specificați un Ventilator cu flux axial atunci când aveți nevoie de volum mare și presiune statică scăzută. Ele excelează în ventilația generală a depozitelor, evacuarea agricolă și turnurile de răcire. Fluxul lor liniar direct se încadrează perfect în constrângeri spațiale strânse.
Se montează cu ușurință în pereți sau panouri de acoperiș. Dacă aveți nevoie să mutați rapid o cantitate masivă de aer fără a o împinge prin conducte lungi și complicate, această tehnologie oferă cea mai eficientă și compactă soluție.
Când să pivotați la ventilatoarele centrifuge
Anumite aplicații necesită o fizică diferită. Trebuie să pivotați la opțiunile centrifugale atunci când vă confruntați cu o presiune statică ridicată. Sistemele de conducte cu mai multe coturi, filtre HEPA sau manipularea particulelor grele necesită forța brută a unui rotor centrifugal.
Unitățile centrifuge aruncă aerul în exterior radial, generând capacități de presiune semnificativ mai mari. Ei gestionează mai bine fluxurile de aer murdare, deoarece motorul se află adesea în afara căii de flux de aer primar. Dacă rezistența sistemului dvs. depășește 2 până la 3 inci de măsurare a apei, tehnologia centrifugă devine alegerea mai sigură și mai fiabilă.
Compensații dintre cost și eficiență
Cheltuielile inițiale de capital contează întotdeauna în timpul achizițiilor. Proiectele axiale costă în general mai puțin în avans. Acestea necesită mai puțină materie primă și prezintă procese de fabricație mai simple. De asemenea, consumă mai puțin spațiu fizic, reducând costurile de instalare.
Cu toate acestea, consumul de energie pe termen lung depinde în mare măsură de punctul de sarcină specific. Operarea unei unități în afara curbei sale optime risipește cantități masive de electricitate. Trebuie să comparați consumul de energie estimat pe o perioadă de cinci ani. Uneori, plătirea unei prime pentru o unitate centrifugă extrem de eficientă se plătește dacă vă confruntați cu cerințe constante, de înaltă presiune.
Diagramă de comparare a tehnologiei
| Caracteristică Tehnologie |
cu flux axial |
Tehnologie centrifugă |
| Direcția fluxului de aer |
Direct (liniar) |
schimbare de 90 de grade (radial) |
| Volumul (CFM) |
Extrem de înalt |
Moderat spre ridicat |
| Capacitate de presiune statică |
Scăzut spre moderat |
Foarte sus |
| Necesarul de spațiu |
Compact / în linie |
voluminos / Necesita carcasă separată |
| Cea mai bună aplicație |
Perete evacuare, turnuri de răcire |
Conducte complexe, filtrare grea |
5. Cadrul de evaluare: specificarea echipamentului potrivit
Selectarea echipamentelor potrivite necesită o logică structurată. Nu te poți baza pe presupuneri. Utilizarea criteriilor de evaluare care respectă conformitatea vă asigură că achiziționați o unitate de încredere și eficientă.
Definirea criteriilor de succes
Trebuie să mapați CFM-ul necesar și presiunea statică direct pe curba de performanță a producătorului. Fiecare ventilator are o curbă specifică care ilustrează modul în care funcționează la diferite niveluri de rezistență. Nu vă uitați doar la ratingul CFM maxim.
Identificați cel mai bun punct de eficiență (BEP). Acest punct reprezintă locul în care unitatea furnizează un flux de aer maxim pentru cea mai mică cantitate de energie electrică. Vrei ca condițiile tale normale de funcționare să se afle pe BEP. Funcționarea prea departe la stânga sau la dreapta acestui punct garantează risipa de energie și efortul mecanic.
Sursa de alimentare și logica de control
Evaluarea sursei de alimentare dictează capacitățile de control. Motoarele de curent alternativ tradiționale funcționează bine pentru aplicații simple de pornire/oprire. Cu toate acestea, facilitățile moderne necesită din ce în ce mai mult controlul vitezei variabile pentru a se potrivi nevoilor de ventilație în schimbare de-a lungul zilei.
Specificarea motoarelor cu comutație electronică (EC) transformă eficiența sistemului. Motoarele EC combină intrarea de curent alternativ cu control intern de curent continuu. Acestea permit integrarea perfectă cu sistemele de management al clădirilor (BMS). Ele mențin eficiența ridicată chiar și atunci când rulează cu o viteză de 50%. Dacă aveți nevoie de control precis și conformitate cu energia, motoarele EC oferă cea mai bună cale tehnologică.
Conformitate și standarde
Nu aveți încredere niciodată în revendicările de catalog neverificate. Asigurați-vă că echipamentul are certificări corespunzătoare. Asociația Air Movement and Control (AMCA) stabilește standarde stricte de testare pentru performanța aerodinamică și acustică.
Verificarea certificării AMCA garantează că unitatea va funcționa exact așa cum este anunțat în condiții standard. Vă protejează de cifrele de marketing umflate. Specificarea echipamentelor certificate AMCA este o bună practică obligatorie pentru proiectele comerciale și industriale, asigurând conformitatea cu reglementările și liniștea sufletească.
Concluzie
Performanța ventilatorului axial se bazează pe o ecuație dinamică, interconectată. Trebuie să echilibrați designul lamei interne cu realitățile dure de mediu și geometria instalației fizice. Trecerea cu vederea oricărei variabile garantează o eficiență redusă.
Bazându-vă exclusiv pe evaluările CFM de catalog prezintă un risc masiv. Dacă nu reușiți să calculați rezistența reală a sistemului sau să ignorați constrângerile de admisie, veți instala un sistem ineficient predispus la uzură prematură. Reduceți acest risc printr-o planificare atentă, specifică locației.
Începeți următorii pași prin auditarea constrângerilor dvs. spațiale specifice. Calculați cu exactitate cerințele reale de presiune statică. În cele din urmă, consultați-vă cu un partener de inginerie pentru a potrivi perfect curba de performanță cu punctul dvs. exact de sarcină. Precizia în specificații previne defecțiunile catastrofale în funcționare.
FAQ
Î: De ce ventilatorul meu axial pierde fluxul de aer în ciuda faptului că funcționează la turații maxime?
R: Pierderea fluxului de aer se datorează de obicei unei creșteri a rezistenței sistemului. Filtrele înfundate, clapetele închise sau acumularea de murdărie pe pale obligă ventilatorul să împingă împotriva presiunii statice mai mari. Dacă presiunea depășește limitele de proiectare, unitatea suferă o blocare aerodinamică, provocând o scădere bruscă a eficienței volumetrice, în ciuda faptului că motorul funcționează la turație maximă.
Î: Cum afectează o admisie limitată de aer un ventilator cu flux axial?
R: Spațiul de admisie limitat „fometează” echipamentul. Împiedică intrarea uniformă a aerului în lame. Această intrare neuniformă cauzează turbulențe severe și vărsare de vortex. În consecință, ventilatorul generează zgomot acustic crescut, vibrează puternic și suferă o reducere dramatică a capacității sale de a mișca aerul în mod eficient.
Î: Temperatura afectează într-adevăr performanța ventilatorului?
R: Da, temperatura modifică densitatea aerului. Aerul mai cald este semnificativ mai puțin dens. Deoarece un ventilator mișcă un volum constant, mișcarea aerului mai puțin dens înseamnă că mișcă mai puțină masă fizică. Acest lucru are un impact direct asupra eficienței răcirii. Căldura extremă degradează, de asemenea, lubrifierea rulmenților și izolarea motorului mai repede.
Î: Care este diferența de performanță între ventilatoarele axiale AC și DC?
R: Ventilatoarele de curent alternativ se conectează direct la puterea rețelei standard, oferind o funcționare simplă și robustă, dar un control limitat al vitezei. Ventilatoarele de curent continuu, în special variantele EC (commutate electronic), oferă un control precis al vitezei variabile. Acestea consumă mult mai puțină energie, se integrează cu ușurință în sistemele automate și mențin RPM stabil chiar și atunci când tensiunea fluctuează.
