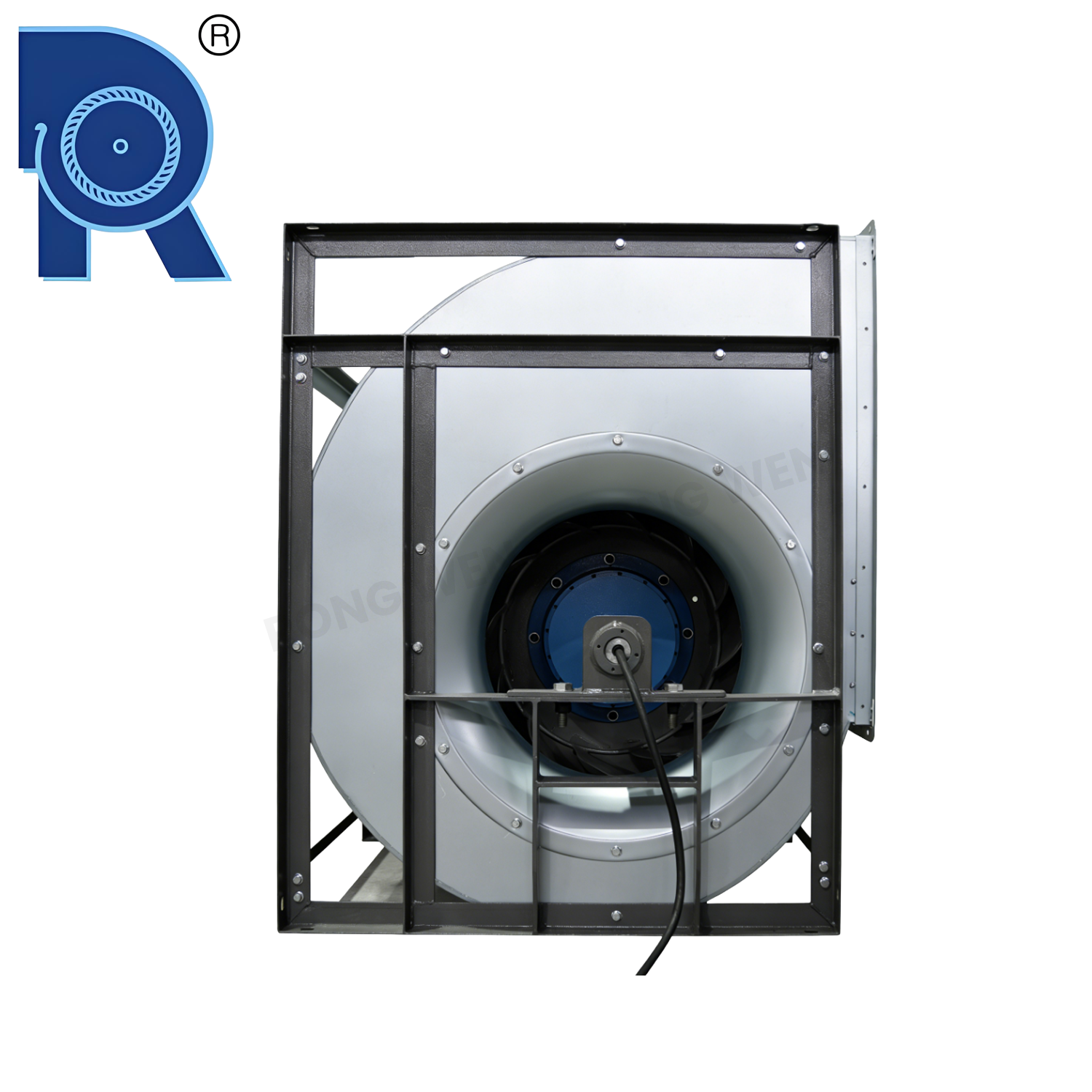

Промышленные погрузочно-разгрузочные работы и работа в экстремальных условиях выхлопных газов требуют использования прочного и мощного оборудования. Когда потоки воздуха несут тяжелую пыль, абразивный мусор или сильное тепло, стандартные системы вентиляции быстро выходят из строя. Наросты и эрозия разрушают хрупкие конструкции аэродинамического профиля. Вам необходимо надежное механическое решение, чтобы предотвратить катастрофические простои. Вентилятор с радиальными лопастями действует как бесспорная рабочая лошадка в таких суровых условиях. Мы классифицируем его как специализированное структурное подмножество в более широкой категории Центробежные вентиляторы . Инженеры разрабатывают их специально для суровых условий, где изогнутые лезвия просто не могут выжить. В этом подробном руководстве рассматриваются механические компромиссы, аэродинамическая устойчивость и основные критерии технических характеристик. Команды по закупкам и инженерам узнают, как именно оценивать эти устройства. Мы устраним эксплуатационные ограничения и поможем подобрать правильную геометрию вентилятора для самых сложных промышленных воздушных потоков.
Ключевые выводы
Конструктивная часть: Вентиляторы с радиальными лопастями представляют собой специализированный тип центробежных вентиляторов с прямыми, неизогнутыми лопастями, выходящими из центральной ступицы.
Основное преимущество: их «самоочищающаяся» геометрия делает их очень устойчивыми к засорению и истиранию в пылевых, высокотемпературных или содержащих твердые частицы воздушных потоках.
Инженерный компромисс: они обеспечивают исключительно высокое статическое давление и надежность, но требуют более высокого энергопотребления и создают больше шума, чем изогнутые альтернативы.
Стабильность системы. Радиальные конструкции противостоят аэродинамическому срыву лучше, чем аэродинамический профиль сложной формы, обеспечивая стабильную работу даже при колеблющемся сопротивлении системы.
Анатомия и аэродинамика конструкции радиальной лопасти
Чтобы понять, что такое радиальный вентилятор, необходимо изучить его физическую конструкцию. В конструкции приоритет отдается грубой силе, а не деликатной аэродинамической эффективности. Эта структурная простота дает огромные преимущества при тяжелых операциях.
Физические характеристики
Стандартная радиальная крыльчатка внешне заметно отличается от стандартных коммерческих вентиляторов. Обычно он имеет от 6 до 12 глубоких, тяжелых и узких плоских лезвий. Эти лопасти выступают прямо наружу из центральной ступицы, как спицы на колесе.
Операторы тяжелой промышленности используют несколько взаимозаменяемых терминов для обозначения этого оборудования. Вы можете услышать, что их называют вентиляторами с лопастными колесами, вентиляторами со стальными пластинами или вентиляторами с открытыми колесами. Эти названия меняются в зависимости от конкретной конфигурации задней панели. В моделях с открытыми колесами передний кожух отсутствует. Это позволяет волокнистым материалам, таким как бумажная обрезка, свободно проходить сквозь них. Версии со стальными пластинами включают в себя тяжелые опорные пластины. Они обеспечивают дополнительную структурную целостность для операций под высоким давлением.
Аэродинамический принцип (как он работает)
Движение воздуха основано на чистой силе вращения. Воздух поступает в корпус параллельно приводному валу. Вращающаяся крыльчатка захватывает этот воздух. Затем центробежная сила выбрасывает воздух наружу под строгим углом 90 градусов. Воздух выходит через усиленный выпускной канал.
Прямая конструкция лезвия минимизирует доступную площадь поверхности. Липкие материалы, влажная пыль или сильная влага не могут легко прилипать к металлу. Высокоскоростное вращение активно сбрасывает мусор с плоских поверхностей. Инженеры называют это естественным эффектом «самоочистки». Это значительно сокращает интервалы технического обслуживания в загрязненных средах.
Устойчивость к опрокидыванию (инженерная глубина)
Сложные аэродинамические вентиляторы часто страдают от аэродинамического срыва. Остановка происходит, когда воздушный поток отрывается от поверхности лопасти. Это вызывает сильную вибрацию и внезапное падение производительности. Вентиляторы с радиальными лопастями исключительно хорошо противостоят этому явлению.
Независимые, широко разнесенные радиальные лопасти предотвращают «распространение срыва». Если на одном прямом лопасти возникает локальный срыв из-за нарушения воздушного потока, проблема остается изолированной. Это не вызывает каскадного системного сбоя. Сложные формы профиля, наоборот, часто страдают от сильного резонанса трубопровода. Инженеры называют этот резонанс «дыханием». Радиальная конструкция обеспечивает стабильную работу даже при сильно меняющемся сопротивлении системы.
Сравнение радиальных, загнутых назад и вперед центробежных вентиляторов
Перед завершением закупок инженерные группы должны оценить различные типы центробежных колес. Мы оцениваем эти варианты на основе расхода, давления и эксплуатационной стабильности. В сравнительной таблице ниже показаны основные аэродинамические компромиссы.
| Конструкция вентилятора |
Геометрия лопастей |
Основная прочность |
Лучшее применение |
| Радиальное лезвие |
Прямая, плоская, расходящаяся наружу |
Самоочистка, экстремальное статическое давление |
Погрузочно-разгрузочные работы, сильная пыль |
| вперед изогнутый |
Изогнут в направлении вращения |
Большой объем, компактный размер |
Чистый воздух, системы вентиляции и кондиционирования |
| Изогнутый назад |
Изогнут от вращения |
Высокая эффективность, отсутствие перегрузок |
Чистые промышленные выхлопы, большие агрегаты |
Радиальный и загнутый вперед центробежный вентилятор
А В центробежном вентиляторе с загнутыми вперед лопатками используются десятки небольших закругленных лопастей. Эти лопасти наклоняются вперед в направлении вращения. Эта геометрия перемещает большие объемы воздуха при относительно низком статическом давлении.
Эти изогнутые вперед блоки очень компактны. Они прекрасно работают в чистых средах, таких как коммерческие системы отопления, вентиляции и кондиционирования. Однако небольшое расстояние между лопатками делает их ужасными для промышленных выхлопов. Пыль накапливается моментально. И передняя, и радиальная конструкции также подвержены риску «перегрузки». Если сопротивление системы внезапно падает, двигатель втягивает нерегулируемое количество воздуха. Это вызывает неограниченный всплеск спроса на лошадиные силы. Внезапно открывшаяся заслонка может быстро сжечь мотор.
Радиальный против изогнутого назад
Вентиляторы с загнутыми назад лопатками имеют лопасти, наклоненные в сторону от направления вращения. Они предлагают самую высокую аэродинамическую эффективность среди центробежных конструкций. Они также обеспечивают «неперегрузочные» характеристики. Мощность двигателя возрастает, а затем падает, защищая электрическую систему.
Вы должны рассмотреть компромисс. Вентиляторы с загнутыми назад лопатками требуют меньше затрат на электрическую работу. Тем не менее, их сложные, перекрывающиеся формы лезвий легко задерживают мусор. Они по-прежнему очень восприимчивы к быстрой эрозии в суровых условиях. Абразивные частицы быстро разрушают края профиля. Для грязных воздушных потоков прочный радиальный вентилятор остается необходимым и самым безопасным выбором.
Прозрачные компромиссы: когда выбирать радиальный вентилятор
Любая механическая конструкция предполагает компромиссы. Понимание этих плюсов и минусов предотвращает дорогостоящие ошибки при установке. Вам следует использовать радиальный вентилятор только в том случае, если окружающая среда требует его уникальных преимуществ.
«Плюсы» (где побеждает радиальный вариант)
Экстремальное статическое давление. Тяжелые процессы требуют огромной силы. Радиальные вентиляторы легко преодолевают серьезное сопротивление системы, возникающее в длинных и сложных промышленных воздуховодах. Они без колебаний проталкивают воздух через толстые фильтрующие материалы.
Долговечность и срок службы: вы получаете минимальную частоту технического обслуживания в абразивных средах. Толстая стальная конструкция превосходит оптимизированные аэродинамические профили. Прямые лезвия устойчивы к постоянному абразивному воздействию песка, древесной стружки и металлической пыли.
Устойчивость к высоким температурам. Промышленные печи требуют специального оборудования. Радиальные рабочие колеса имеют большую массу и высокую устойчивость к тепловому расширению. Они сохраняют структурную целостность даже при выпуске чрезвычайно горячих газов.
«Минусы» (Реалии реализации)
Низкая энергоэффективность. Для перемещения воздуха с помощью прямых лопастей с тупым усилием требуется огромная мощность. Этот тупой аэродинамический профиль требует более высокой мощности двигателя по сравнению с изогнутыми альтернативами.
Акустический профиль: агрессивная воздушная резка создает высокую турбулентность внутри корпуса. Радиальные вентиляторы работают значительно громче, чем конструкции с загнутыми назад лопатками. На объектах часто требуются дополнительные звуковые ограждения для соответствия правилам безопасности.
Большая занимаемая площадь: высокое давление требует больших размеров корпуса. Радиальный блок требует громоздкого физического корпуса. Это также требует прочной постоянной монтажной инфраструктуры, способной выдерживать вибрационные нагрузки.
Основные промышленные приложения и варианты использования
Радиальные вентиляторы доминируют в определенных отраслях промышленности. Стандартные коммерческие вентиляторы выходят из строя в течение нескольких дней в таких суровых условиях. Мы видим, что радиальные конструкции успешно применяются в трех основных приложениях.
Погрузочно-разгрузочные работы и пневматическая транспортировка: производители используют воздух для транспортировки твердых грузов. Радиальные вентиляторы легко перемещают древесную стружку, обрезки бумаги и тяжелое зерно. Промышленный лом проходит непосредственно через корпус вентилятора. Конструкция с открытыми колесами предотвращает засорение во время непрерывной работы.
Системы высокой запыленности и фильтрации. Для массивных пылесборников требуются надежные первичные двигатели. Радиальные вентиляторы протягивают воздух через плотные рукавные фильтры. Они занимаются удалением пыли от шлифования цемента. Сталелитейные заводы полагаются на них в строгих процессах агломерации. Самоочищающиеся лезвия предотвращают опасный дисбаланс.
Коррозионные/высокотемпературные выбросы: Химические заводы выделяют опасные пары. Для электрогенерирующих предприятий требуются надежные вытяжные вентиляторы котлов (обычно мощностью менее 500 МВт). Производители часто изготавливают радиальные вентиляторы из экзотических сплавов. Для футеровки корпусов используются специализированные износостойкие материалы, позволяющие продлить срок службы оборудования.
Риски реализации и вопросы определения размера
Выбор правильной геометрии рабочего колеса решает только половину проблемы. Неправильный монтаж ухудшает производительность вентилятора. Вы должны учитывать системные риски и механизмы управления на этапе проектирования.
Факторы системного эффекта (SEF)
Воздушному потоку необходимо пространство для стабилизации. Мы настоятельно предостерегаем от плохой геометрии впускного или выпускного воздуховода. Никогда не следует размещать колена или резкие переходы слишком близко к входному отверстию вентилятора. Воздух, поступающий неравномерно, создает сильную турбулентность. Это резко снижает способность устройства создавать высокое статическое давление. Плохая компоновка воздуховодов полностью сводит на нет основное преимущество радиального вентилятора. Следуйте отраслевым рекомендациям и обеспечьте длину прямых воздуховодов, равную нескольким диаметрам воздуховода, перед входным отверстием.
Приводные механизмы и модульность
Необходимо тщательно оценить конфигурации приводов. Инженеры обычно выбирают между установками с ременным и прямым приводом.
| Тип привода |
Требования к техническому обслуживанию |
Регулировка числа оборотов в минуту |
Площадь занимаемой площади |
| с ременным приводом |
Высокий (требуется натяжение/замена ремня) |
Отлично (замените шкивы, чтобы отрегулировать скорость) |
Больше |
| Прямой привод |
Низкий (двигатель подключается непосредственно к валу) |
Ограниченная (требуется преобразователь частоты) |
Компактный |
Вентиляторы с ременным приводом позволяют легко регулировать частоту вращения. Вы просто меняете местами шкивы, чтобы изменить производительность. Агрегаты с прямым приводом требуют меньшего обслуживания. Им требуется частотно-регулируемый привод (VFD), если вы хотите изменить скорость воздушного потока.
Адаптация для суровых условий
Стандартная углеродистая сталь редко выдерживает экстремальные условия эксплуатации. Вы должны указать индивидуальные элементы конструкции. Химические заводы часто требуют создания искробезопасных конструкций для предотвращения взрывов. Для горнодобывающей деятельности требуются устойчивые к истиранию (AR) стальные пластины для борьбы с каменной пылью. Специализированные конструкции, обеспечивающие бесперебойную работу, помогают достичь строгих целей соответствия. Правильный выбор материала гарантирует достижение целевых показателей долговечности.
Руководство покупателя: Какой центробежный вентилятор подойдет для вашего применения?
Выбор неправильного вентилятора вызывает бесконечные головные боли при эксплуатации. Покупателям инженерных услуг следует использовать простую систему сопоставления, чтобы сузить свой выбор. Прежде чем окончательно формировать котировки, проверьте свои рабочие параметры.
Если вам нужна максимальная эффективность для чистого воздуха в течение длительного времени работы: выберите вентилятор с загнутыми назад лопатками. Это экономит энергию и защищает ваш двигатель от внезапных перегрузок.
Если вам нужен компактный размер и большой объем воздуха в чистой среде с низким давлением: укажите Центробежный вентилятор с загнутыми вперед лопатками . Он подходит для ограниченного пространства и работает тихо.
Если вы перемещаете тяжелые частицы, агрессивные газы или работаете в условиях сильной жары/абразии: выберите вентилятор с радиальными лопастями. Примите более высокое энергопотребление в обмен на непревзойденную надежность.
Заключение
Вентиляторы с радиальными лопастями доминируют в тяжелой промышленности по понятной причине. Они жертвуют гладкой аэродинамической эффективностью ради достижения беспрецедентной физической прочности. Хотя они требуют большей мощности двигателя, их непревзойденная долговечность делает их единственным подходящим выбором для абразивных воздушных потоков с большим содержанием твердых частиц. Вы не можете позволить себе тонкие изогнутые лезвия на сталелитейном заводе или на линии пневматической транспортировки.
Ваш следующий шаг требует тщательной оценки сайта. Мы рекомендуем покупателям точно проверять общее статическое давление своей системы. Оцените точную нагрузку твердых частиц и измерьте ограничения доступного пространства. Учитывайте расположение воздуховодов, чтобы исключить факторы, влияющие на систему. Соберите эти данные перед окончательной доработкой спецификаций или запросом технического предложения. Правильная подготовка гарантирует, что вы приобретете машину, способную прослужить десятилетия.
Часто задаваемые вопросы
Вопрос: Радиальные и центробежные вентиляторы — это одно и то же?
О: Радиальные вентиляторы представляют собой особую подкатегорию центробежных вентиляторов. Все радиальные вентиляторы являются центробежными, но не все центробежные вентиляторы являются радиальными. Они имеют один и тот же основной принцип работы, но существенно различаются внутренней геометрией лезвия.
Вопрос: В чем разница между осевым вентилятором и радиальным вентилятором?
A: Осевые вентиляторы перемещают воздух параллельно валу. Они обеспечивают большую громкость при низком давлении, подобно стандартному настольному вентилятору. Радиальные вентиляторы втягивают воздух и выбрасывают его наружу под углом 90 градусов. Они обеспечивают меньший объем, но чрезвычайно высокое давление, что делает их идеальными для тяжелых воздуховодов.
Вопрос: Почему вентиляторы с радиальными лопастями считаются «самоочищающимися»?
Ответ: У прямых лезвий нет узких карманов или плавных изгибов, где обычно скапливаются липкие материалы, пыль или влага. Кроме того, огромная центробежная сила, возникающая из-за высокой скорости вращения, естественным образом сбрасывает абразивный мусор с плоских металлических лезвий.
