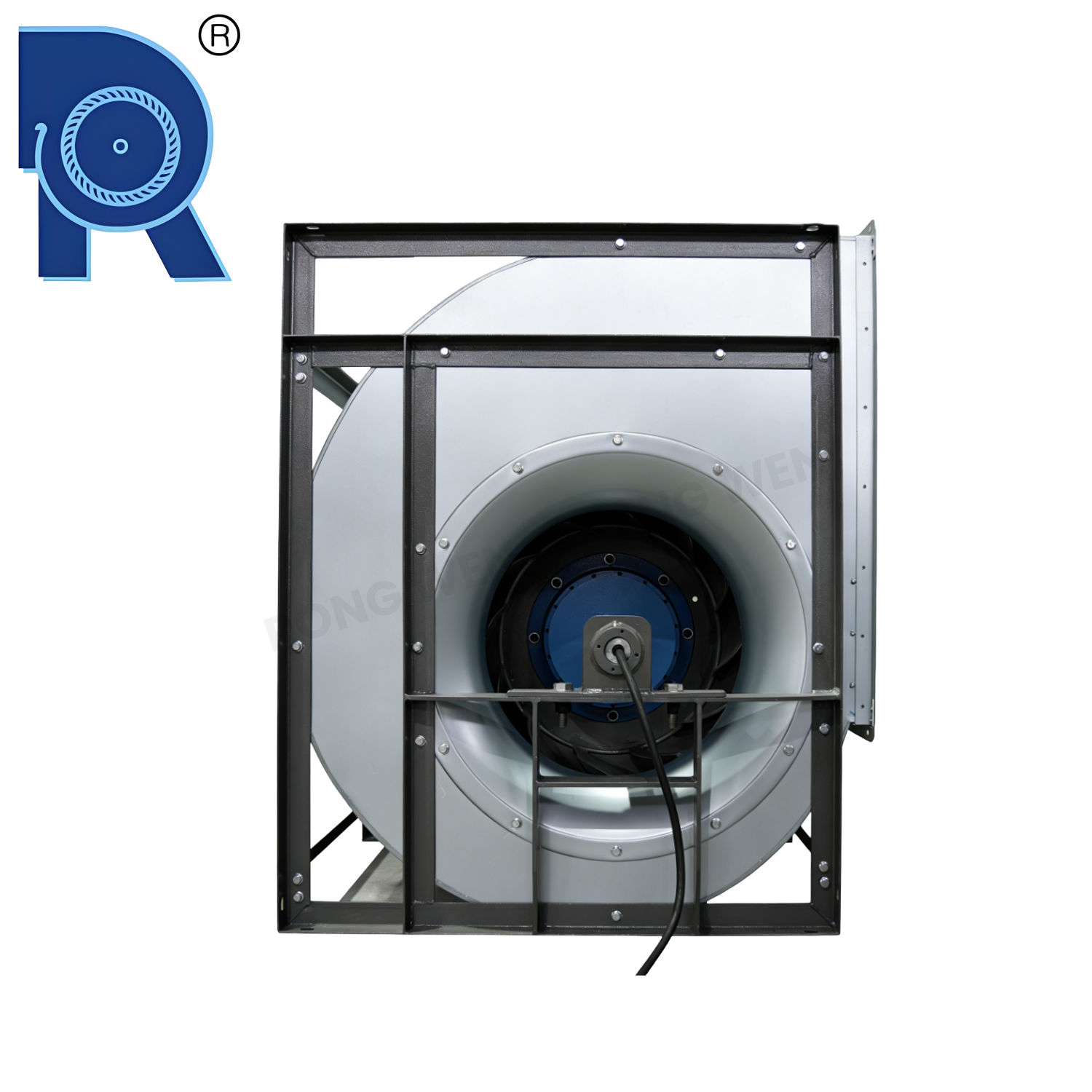

La movimentazione industriale dei materiali e gli ambienti di scarico estremi richiedono attrezzature robuste e resistenti. Quando i flussi d’aria trasportano polvere pesante, rottami abrasivi o calore intenso, i sistemi di ventilazione standard falliscono rapidamente. L'accumulo e l'erosione distruggono i delicati design del profilo alare. Avete bisogno di una soluzione meccanica robusta per evitare tempi di inattività catastrofici. La ventola a pale radiali funge da cavallo di battaglia indiscusso per queste condizioni brutali. Lo classifichiamo come un sottoinsieme strutturale specializzato all'interno della categoria più ampia di Ventilatori centrifughi . Gli ingegneri li progettano specificatamente per aree difficili dove le lame curve semplicemente non possono sopravvivere. Questa guida completa esplora i compromessi meccanici, la stabilità aerodinamica e i criteri di specifica essenziali. I team di procurement e ingegneria impareranno esattamente come valutare queste unità. Abbatteremo i limiti operativi e ti aiuteremo ad abbinare la giusta geometria della ventola ai flussi d'aria industriali più impegnativi.
Punti chiave
Sottoinsieme strutturale: i ventilatori a pale radiali sono un tipo specializzato di ventilatore centrifugo caratterizzato da pale diritte e non curve che si estendono da un mozzo centrale.
Vantaggio principale: la loro geometria 'autopulente' li rende altamente resistenti all'ostruzione e all'abrasione in flussi d'aria ricchi di polvere, ad alta temperatura o carichi di particolato.
Compromesso ingegneristico: forniscono pressione statica e affidabilità eccezionalmente elevate, ma richiedono un consumo energetico più elevato e generano più rumore rispetto alle alternative curve.
Stabilità del sistema: i design radiali resistono allo stallo aerodinamico meglio delle forme complesse del profilo alare, garantendo un funzionamento stabile anche in condizioni di resistenza del sistema fluttuante.
L'anatomia e l'aerodinamica del design di una pala radiale
Per comprendere il ventilatore radiale è necessario esaminarne la struttura fisica. Il design privilegia la forza bruta rispetto alla delicata efficienza aerodinamica. Questa semplicità strutturale offre enormi vantaggi durante le operazioni pesanti.
Caratteristiche fisiche
Una ventola radiale standard ha un aspetto nettamente diverso dai ventilatori commerciali standard. Tipicamente presenta da 6 a 12 lame piatte profonde, pesanti e strette. Queste lame sporgono direttamente verso l'esterno dal mozzo centrale come i raggi di una ruota.
Gli operatori dell'industria pesante utilizzano diversi termini intercambiabili per questa attrezzatura. Potresti sentirli chiamare ventilatori con 'ruota a pale', ventilatori con 'piastra d'acciaio' o ventilatori con 'ruota aperta'. Questi nomi cambiano a seconda delle configurazioni specifiche della piastra posteriore. I modelli a ruote scoperte sono privi di protezione anteriore. Ciò consente ai materiali fibrosi come i rifili di carta di passare liberamente. Le versioni con piastra in acciaio incorporano piastre di supporto pesanti. Forniscono una maggiore integrità strutturale per le operazioni ad alta pressione.
Il principio aerodinamico (come funziona)
Il movimento dell'aria si basa sulla pura forza rotazionale. L'aria entra nell'alloggiamento parallelamente all'albero motore. La girante che gira cattura quest'aria. La forza centrifuga quindi lancia l'aria verso l'esterno con un angolo rigoroso di 90 gradi. L'aria esce attraverso un condotto di scarico rinforzato.
Il design della lama diritta riduce al minimo la superficie disponibile. Materiali appiccicosi, polvere bagnata o forte umidità non possono aderire facilmente al metallo. La rotazione ad alta velocità scaglia attivamente i detriti dalle superfici piane. Gli ingegneri lo chiamano un effetto naturale 'autopulente'. Riduce drasticamente gli intervalli di manutenzione in ambienti sporchi.
Resistenza allo stallo (profondità ingegneristica)
I ventilatori aerodinamici complessi spesso soffrono di stallo aerodinamico. Lo stallo si verifica quando il flusso d'aria si stacca dalla superficie della pala. Ciò provoca vibrazioni violente e un improvviso calo delle prestazioni. I ventilatori a pale radiali resistono eccezionalmente bene a questo fenomeno.
Le pale radiali indipendenti e ampiamente distanziate impediscono la 'propagazione dello stallo'. Se una pala diritta subisce uno stallo localizzato a causa dell'interruzione del flusso d'aria, il problema rimane isolato. Non innesca uno stallo sistemico a cascata. Le forme complesse del profilo alare, al contrario, spesso soffrono di violenta risonanza della pipeline. Gli ingegneri chiamano questa risonanza 'respirazione'. Il design radiale mantiene un funzionamento stabile anche in condizioni di resistenza del sistema estremamente fluttuante.
Confronto tra ventilatori centrifughi radiali, con curvatura all'indietro e in avanti
I team di ingegneri devono valutare diversi tipi di ruote centrifughe prima di finalizzare l'approvvigionamento. Valutiamo queste opzioni in base al flusso, alla pressione e alla stabilità operativa. La tabella comparativa seguente delinea i compromessi aerodinamici di base.
| Design della ventola |
Geometria delle pale |
Resistenza primaria |
Migliore applicazione |
| Lama radiale |
Dritto, piatto, irradiato verso l'esterno |
Autopulente, pressione statica estrema |
Movimentazione materiali, polvere pesante |
| Curvo in avanti |
Curvo nel senso di rotazione |
Volume elevato, dimensioni compatte |
Aria pulita, sistemi HVAC |
| Curvo all'indietro |
Curvo lontano dalla rotazione |
Alta efficienza, senza sovraccarico |
Scarico industriale pulito, UTA di grandi dimensioni |
Ventilatore centrifugo radiale e curvo in avanti
UN La ventola centrifuga curva in avanti utilizza dozzine di piccole pale scavate. Queste lame si inclinano in avanti nella direzione di rotazione. Questa geometria muove enormi volumi d'aria a pressioni statiche relativamente basse.
Queste unità curve in avanti sono altamente efficienti in termini di spazio. Funzionano perfettamente in ambienti puliti come i sistemi HVAC commerciali. Tuttavia, la piccola distanza tra le pale li rende terribili per gli scarichi industriali. La polvere si accumula immediatamente. Sia la progettazione in avanti che quella radiale condividono anche il rischio di 'sovraccarico'. Se la resistenza del sistema diminuisce improvvisamente, il motore aspira quantità d'aria non regolate. Ciò provoca un picco incontrollato nella domanda di potenza. Una serranda aperta all'improvviso può bruciare rapidamente il motore.
Radiale e curvo all'indietro
I ventilatori con curvatura all'indietro sono dotati di pale inclinabili in direzione opposta alla direzione di rotazione. Offrono la massima efficienza aerodinamica tra i design centrifughi. Forniscono inoltre caratteristiche di 'non sovraccarico'. La potenza del motore raggiunge il picco e poi diminuisce, proteggendo l'impianto elettrico.
Devi considerare il compromesso. I ventilatori con curvatura all'indietro costano meno per funzionare elettricamente. Tuttavia, le loro forme complesse e sovrapposte delle lame intrappolano facilmente i detriti. Rimangono altamente suscettibili alla rapida erosione in ambienti difficili. Le particelle abrasive distruggono rapidamente i bordi del profilo alare. Per i flussi d'aria sporchi, il robusto ventilatore radiale rimane la scelta necessaria e più sicura.
Compromessi trasparenti: quando specificare una ventola radiale
Ogni progettazione meccanica comporta dei compromessi. Comprendere questi pro e contro previene costosi errori di installazione. Dovresti specificare un ventilatore radiale solo quando l'ambiente richiede i suoi punti di forza unici.
I 'Pro' (dove Radial vince)
Pressione statica estrema: i processi pesanti richiedono una forza massiccia. I ventilatori radiali superano facilmente la forte resistenza del sistema che si trova nelle condutture industriali lunghe e complesse. Spingono l'aria attraverso mezzi di filtrazione spessi senza esitazione.
Durabilità e durata: ottieni la frequenza di manutenzione più bassa in ambienti abrasivi. La struttura in acciaio spesso resiste ai profili alari ottimizzati. Le lame dritte resistono alla costante azione abrasiva di sabbia, trucioli di legno e polvere metallica.
Tolleranza alle alte temperature: i forni industriali richiedono attrezzature specifiche. Le giranti radiali vantano una massa elevata e una robusta resistenza all'espansione termica. Mantengono l'integrità strutturale anche durante lo scarico di gas estremamente caldi.
I 'Contro' (realtà di implementazione)
Minore efficienza energetica: spostare l'aria utilizzando pale diritte con forza contundente richiede una potenza immensa. Questo profilo aerodinamico smussato richiede una maggiore potenza del motore rispetto alle alternative curve.
Profilo acustico: il taglio aggressivo dell'aria genera un'elevata turbolenza all'interno dell'alloggiamento. I ventilatori radiali funzionano in modo significativamente più rumoroso rispetto ai modelli con curvatura all'indietro. Le strutture spesso richiedono cabine insonorizzate aggiuntive per soddisfare le norme di sicurezza.
Ingombro maggiore: l'alta pressione richiede involucri di grandi dimensioni. Un'unità radiale richiede un alloggiamento fisico ingombrante. Richiede inoltre un'infrastruttura di montaggio permanente per carichi pesanti per gestire i carichi vibrazionali.
Principali applicazioni industriali e casi d'uso
I ventilatori radiali dominano specifici settori industriali. I ventilatori commerciali standard si guastano in pochi giorni in queste condizioni difficili. Vediamo i progetti radiali implementati con successo in tre applicazioni principali.
Movimentazione di materiali e trasporto pneumatico: i produttori utilizzano l'aria per trasportare merci solide. I ventilatori radiali spostano facilmente trucioli di legno, rifili di carta e grana pesante. I rottami industriali passano direttamente attraverso l'alloggiamento del ventilatore. Il design a ruota aperta previene l'intasamento durante il funzionamento continuo.
Sistemi ad alta concentrazione di polvere e filtrazione: i grandi depolveratori richiedono motori primi affidabili. I ventilatori radiali aspirano l'aria attraverso densi filtri a maniche. Gestiscono l'estrazione delle polveri di macinazione del cemento. Le acciaierie si affidano a loro per processi di sinterizzazione rigorosi. Le lame autopulenti prevengono pericolosi squilibri.
Scarichi corrosivi/ad alto calore: gli impianti di lavorazione chimica espellono fumi pericolosi. Gli impianti di produzione di energia richiedono robusti ventilatori di scarico delle caldaie (in genere inferiori a 500 MW). I produttori spesso costruiscono questi ventilatori radiali utilizzando leghe esotiche. Rivestino gli alloggiamenti utilizzando materiali specializzati resistenti all'usura per prolungare la durata dell'apparecchiatura.
Rischi di implementazione e considerazioni sul dimensionamento
La scelta della giusta geometria della girante risolve solo metà del problema. Una cattiva installazione rovina le prestazioni della ventola. È necessario tenere conto dei rischi sistemici e guidare i meccanismi durante la fase di ingegneria.
Fattori di effetto del sistema (SEF)
Il flusso d'aria ha bisogno di spazio per stabilizzarsi. Mettiamo fortemente in guardia contro la scarsa geometria del condotto di ingresso o di uscita. Non posizionare mai gomiti o transizioni brusche troppo vicino all'ingresso della ventola. L'aria che entra in modo non uniforme crea forti turbolenze. Ciò riduce drasticamente la capacità dell'unità di generare un'elevata pressione statica. Una cattiva disposizione dei condotti annulla completamente il vantaggio principale della ventola radiale. Seguire le linee guida del settore e fornire lunghezze di condotto diritte pari a più diametri di condotto prima dell'ingresso.
Meccanismi di azionamento e modularità
È necessario valutare attentamente le configurazioni delle unità. Gli ingegneri solitamente scelgono tra configurazioni con trasmissione a cinghia e a trasmissione diretta.
| Tipo di unità |
Requisiti di manutenzione |
di regolabilità RPM |
Impronta |
| A cinghia |
Alto (richiede tensionamento/sostituzione della cinghia) |
Eccellente (cambiare le pulegge per regolare la velocità) |
Più grande |
| Guida diretta |
Basso (il motore si collega direttamente all'albero) |
Limitato (richiede azionamento a frequenza variabile) |
Compatto |
Le ventole a cinghia consentono facili regolazioni del numero di giri. Basta scambiare le pulegge per cambiare le prestazioni. Le unità ad azionamento diretto offrono una manutenzione inferiore. Richiedono un azionamento a frequenza variabile (VFD) se si desidera modificare la velocità del flusso d'aria.
Personalizzazione per ambienti difficili
L'acciaio al carbonio standard raramente sopravvive ad applicazioni estreme. È necessario specificare gli elementi costruttivi personalizzati. Gli impianti chimici spesso richiedono costruzioni antiscintilla per prevenire esplosioni. Le operazioni minerarie richiedono piastre di acciaio resistenti all'abrasione (AR) per combattere la polvere di roccia. I design specializzati senza intervento chirurgico aiutano a soddisfare rigorosi obiettivi di conformità. La corretta selezione del materiale garantisce il raggiungimento dei parametri di longevità target.
Guida all'acquisto: quale ventilatore centrifugo corrisponde alla tua applicazione?
La scelta del ventilatore sbagliato provoca infiniti grattacapi operativi. Gli acquirenti di ingegneria dovrebbero utilizzare un semplice quadro di corrispondenza per restringere le loro opzioni. Rivedi i tuoi parametri operativi prima di finalizzare i preventivi.
Se hai bisogno della massima efficienza per un'aria pulita per lunghe ore di funzionamento: specifica una ventola con curva all'indietro. Risparmia energia e protegge il motore da sovraccarichi improvvisi.
Se sono necessarie dimensioni compatte e un volume d'aria elevato in un ambiente pulito e a bassa pressione: Specificare a Ventilatore centrifugo curvo in avanti . Si adatta a spazi ristretti e funziona silenziosamente.
Se si spostano particelle pesanti, gas corrosivi o si opera in condizioni di calore/abrasione estreme: specificare una ventola a pale radiali. Accetta il maggiore assorbimento di energia in cambio di un'affidabilità indistruttibile.
Conclusione
I ventilatori a pale radiali dominano le applicazioni industriali pesanti per una chiara ragione. Sacrificano l'elegante efficienza aerodinamica per ottenere una resistenza fisica senza pari. Sebbene richiedano una maggiore potenza del motore, la loro durata senza pari li rende l'unica scelta praticabile per flussi d'aria abrasivi e ricchi di particolato. Non puoi permetterti lame curve delicate in un'acciaieria o in una linea di trasporto pneumatico.
Il passaggio successivo richiede un'attenta valutazione del sito. Incoraggiamo gli acquirenti a verificare accuratamente la pressione statica totale del proprio sistema. Valuta il tuo esatto carico di particolato e misura i vincoli di spazio disponibile. Risolvere i layout delle condutture per eliminare i fattori di effetto del sistema. Raccogliere questi dati prima di finalizzare le specifiche o richiedere un preventivo tecnico. Una corretta preparazione garantisce l'acquisto di una macchina in grado di durare decenni.
Domande frequenti
D: I ventilatori radiali e i ventilatori centrifughi sono la stessa cosa?
R: I ventilatori radiali sono una sottocategoria specifica dei ventilatori centrifughi. Tutti i ventilatori radiali sono centrifughi, ma non tutti i ventilatori centrifughi sono radiali. Condividono lo stesso principio di funzionamento di base ma differiscono drasticamente nella geometria interna della lama.
D: Qual è la differenza tra un ventilatore assiale e un ventilatore radiale?
A: I ventilatori assiali muovono l'aria parallelamente all'albero. Forniscono un volume elevato a bassa pressione, proprio come un ventilatore da scrivania standard. I ventilatori radiali aspirano l'aria e la espellono verso l'esterno a 90 gradi. Forniscono un volume inferiore ma una pressione estremamente elevata, rendendoli ideali per condutture pesanti.
D: Perché i ventilatori a pale radiali sono considerati 'autopulenti'?
R: Le lame diritte non hanno tasche strette o curve ampie dove solitamente si accumulano materiali appiccicosi, polvere o umidità. Inoltre, l'immensa forza centrifuga derivante dall'elevata velocità di rotazione scaglia naturalmente i detriti abrasivi dalle lame metalliche piatte.
