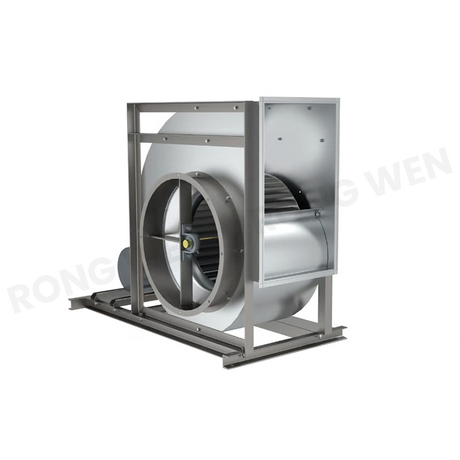

El manejo de materiales industriales y los entornos de escape extremos exigen equipos resistentes y resistentes. Cuando las corrientes de aire transportan mucho polvo, desechos abrasivos o calor intenso, los sistemas de ventilación estándar fallan rápidamente. La acumulación y la erosión destruyen los delicados diseños de los perfiles aerodinámicos. Necesita una solución mecánica robusta para evitar tiempos de inactividad catastróficos. El ventilador de aspas radiales actúa como el caballo de batalla indiscutible en estas condiciones brutales. Lo clasificamos como un subconjunto estructural especializado dentro de la categoría más amplia de Ventiladores centrífugos . Los ingenieros los diseñan específicamente para áreas difíciles donde las palas curvas simplemente no pueden sobrevivir. Esta guía completa explora las compensaciones mecánicas, la estabilidad aerodinámica y los criterios de especificación esenciales. Los equipos de adquisiciones e ingeniería aprenderán exactamente cómo evaluar estas unidades. Analizaremos los límites operativos y lo ayudaremos a adaptar la geometría de ventilador adecuada a sus corrientes de aire industriales más desafiantes.
Conclusiones clave
Subconjunto estructural: los ventiladores de aspas radiales son un tipo especializado de ventilador centrífugo que presenta aspas rectas y no curvas que se extienden desde un eje central.
Ventaja principal: su geometría 'autolimpiante' los hace altamente resistentes a la obstrucción y la abrasión en flujos de aire con mucho polvo, altas temperaturas o cargados de partículas.
Compensación de ingeniería: Ofrecen una presión estática y confiabilidad excepcionalmente altas, pero requieren un mayor consumo de energía y generan más ruido que las alternativas curvas.
Estabilidad del sistema: Los diseños radiales resisten la pérdida aerodinámica mejor que las formas complejas de perfiles aerodinámicos, lo que garantiza un funcionamiento estable incluso bajo la resistencia fluctuante del sistema.
La anatomía y aerodinámica de un diseño de pala radial
Para comprender el ventilador radial, es necesario examinar su construcción física. El diseño prioriza la fuerza bruta sobre la delicada eficiencia aerodinámica. Esta simplicidad estructural ofrece enormes ventajas durante operaciones de servicio pesado.
Características físicas
Un impulsor radial estándar se ve claramente diferente de los ventiladores comerciales estándar. Por lo general, presenta de 6 a 12 hojas planas profundas, pesadas y estrechas. Estas palas se proyectan directamente hacia afuera desde el eje central como los radios de una rueda.
Los operadores de la industria pesada utilizan varios términos intercambiables para este equipo. Es posible que los escuche llamar ventiladores de 'ruedas de paletas', ventiladores de 'placa de acero' o ventiladores de 'ruedas abiertas'. Estos nombres cambian según las configuraciones específicas de la placa posterior. Los diseños de ruedas abiertas carecen de cubierta delantera. Esto permite que los materiales fibrosos, como los recortes de papel, pasen libremente. Las versiones con placa de acero incorporan placas de respaldo pesadas. Proporcionan integridad estructural adicional para operaciones de alta presión.
El principio aerodinámico (cómo funciona)
El movimiento del aire se basa en pura fuerza de rotación. El aire ingresa a la carcasa paralelo al eje de transmisión. El impulsor giratorio capta este aire. Luego, la fuerza centrífuga lanza el aire hacia afuera en un ángulo estricto de 90 grados. El aire sale a través de un conducto de descarga reforzado.
Este diseño de hoja recta minimiza la superficie disponible. Los materiales pegajosos, el polvo mojado o la humedad intensa no pueden adherirse fácilmente al metal. La rotación de alta velocidad arroja activamente residuos de las superficies planas. Los ingenieros llaman a esto un efecto natural de 'autolimpieza'. Reduce drásticamente los intervalos de mantenimiento en ambientes sucios.
Resistencia a la pérdida (profundidad de ingeniería)
Los ventiladores aerodinámicos complejos a menudo sufren una pérdida aerodinámica. La calada ocurre cuando el flujo de aire se desprende de la superficie de la pala. Esto provoca vibraciones violentas y una caída repentina del rendimiento. Los ventiladores de palas radiales resisten excepcionalmente bien a este fenómeno.
Las aspas radiales independientes y ampliamente espaciadas evitan la 'propagación de la pérdida'. Si una aspa recta experimenta una pérdida localizada debido a una interrupción del flujo de aire, el problema permanece aislado. No desencadena una parada sistémica en cascada. Por el contrario, las formas complejas de los perfiles aerodinámicos a menudo sufren una violenta resonancia en las tuberías. Los ingenieros llaman a esta resonancia 'respiración'. Un diseño radial mantiene un funcionamiento estable incluso bajo una resistencia del sistema que fluctúa enormemente.
Comparación de ventiladores centrífugos radiales, curvos hacia atrás y hacia adelante
Los equipos de ingeniería deben evaluar diferentes tipos de ruedas centrífugas antes de finalizar la adquisición. Evaluamos estas opciones en función del flujo, la presión y la estabilidad operativa. El cuadro comparativo a continuación describe las compensaciones aerodinámicas básicas.
| Diseño del ventilador |
Geometría de las aspas |
Resistencia primaria |
Mejor aplicación |
| Hoja radial |
Recto, plano, irradiando hacia afuera |
Autolimpieza, presión estática extrema |
Manipulación de materiales, polvo pesado |
| Curvado hacia adelante |
Curvado hacia la dirección de rotación |
Alto volumen, tamaño compacto |
Aire limpio, sistemas HVAC |
| Curvado hacia atrás |
Curvado lejos de la rotación |
Alta eficiencia, sin sobrecarga |
Escape industrial limpio, UTA grandes |
Ventilador centrífugo radial versus curvado hacia adelante
A El ventilador centrífugo curvo hacia adelante utiliza docenas de aspas pequeñas en forma de pala. Estas palas se inclinan hacia adelante en la dirección de rotación. Esta geometría mueve enormes volúmenes de aire a presiones estáticas relativamente bajas.
Estas unidades curvadas hacia adelante ahorran mucho espacio. Funcionan perfectamente en entornos limpios como sistemas HVAC comerciales. Sin embargo, su pequeño espacio entre aspas los hace terribles para los gases de escape industriales. El polvo se acumula instantáneamente. Tanto el diseño delantero como el radial también comparten un riesgo de 'sobrecarga'. Si la resistencia del sistema cae repentinamente, el motor aspira cantidades de aire no reguladas. Esto provoca un aumento ilimitado en la demanda de caballos de fuerza. Una compuerta abierta repentinamente puede quemar rápidamente el motor.
Radial versus curvado hacia atrás
Los ventiladores curvados hacia atrás cuentan con aspas que se inclinan en dirección opuesta a la dirección de rotación. Ofrecen la mayor eficiencia aerodinámica entre los diseños centrífugos. También proporcionan características 'sin sobrecarga'. La potencia del motor alcanza su punto máximo y luego disminuye, protegiendo el sistema eléctrico.
Debe considerar la compensación. Los ventiladores curvados hacia atrás cuestan menos para operar eléctricamente. Sin embargo, las formas complejas y superpuestas de sus hojas atrapan fácilmente los desechos. Siguen siendo muy susceptibles a la rápida erosión en ambientes hostiles. Las partículas abrasivas destruyen rápidamente los bordes del perfil aerodinámico. Para corrientes de aire sucias, el ventilador radial resistente sigue siendo la opción necesaria y más segura.
Compensaciones transparentes: cuándo especificar un ventilador radial
Todo diseño mecánico implica compromisos. Comprender estos pros y contras evita costosos errores de instalación. Debe especificar un ventilador radial sólo cuando el entorno exija sus fortalezas únicas.
Los 'Pros' (donde gana Radial)
Presión estática extrema: Los procesos pesados requieren una fuerza enorme. Los ventiladores radiales superan fácilmente la severa resistencia del sistema que se encuentra en conductos industriales largos y complejos. Empujan el aire a través de medios de filtración espesos sin dudarlo.
Durabilidad y vida útil: obtiene la frecuencia de mantenimiento más baja en entornos abrasivos. La construcción de acero grueso dura más que los perfiles aerodinámicos optimizados. Las hojas rectas resisten la acción constante de la arena, las astillas de madera y el polvo metálico.
Tolerancia a altas temperaturas: los hornos industriales exigen equipos específicos. Los impulsores radiales cuentan con una gran masa y una robusta resistencia a la expansión térmica. Mantienen la integridad estructural incluso cuando expulsan gases extremadamente calientes.
Los 'desventajas' (realidades de la implementación)
Menor eficiencia energética: Mover aire usando paletas rectas de fuerza contundente requiere una potencia inmensa. Este perfil aerodinámico contundente exige mayor potencia del motor en comparación con las alternativas curvas.
Perfil acústico: el corte de aire agresivo genera altas turbulencias dentro de la carcasa. Los ventiladores radiales funcionan significativamente más ruidosamente que los diseños curvados hacia atrás. Las instalaciones a menudo requieren recintos acústicos adicionales para cumplir con las normas de seguridad.
Huella más grande: La alta presión exige grandes dimensiones de carcasa. Una unidad radial requiere una carcasa física voluminosa. También exige una infraestructura de montaje permanente de alta resistencia para manejar cargas vibratorias.
Aplicaciones industriales principales y casos de uso
Los ventiladores radiales dominan sectores industriales específicos. Los ventiladores comerciales estándar fallan en cuestión de días bajo estas duras condiciones. Vemos diseños radiales implementados con éxito en tres aplicaciones principales.
Manipulación de materiales y transporte neumático: los fabricantes utilizan el aire para transportar mercancías sólidas. Los ventiladores radiales mueven fácilmente astillas de madera, adornos de papel y vetas gruesas. La chatarra industrial pasa directamente por la carcasa del ventilador. El diseño de rueda abierta evita obstrucciones durante el funcionamiento continuo.
Sistemas de filtración y alto contenido de polvo: Los colectores de polvo masivos requieren motores primarios confiables. Los ventiladores radiales extraen aire a través de densas cámaras de bolsas. Se encargan de la extracción de polvo de molienda de cemento. Las acerías confían en ellos para procesos de sinterización rigurosos. Las cuchillas autolimpiantes evitan desequilibrios peligrosos.
Escape corrosivo/de alto calor: Las plantas de procesamiento de productos químicos expulsan vapores peligrosos. Las instalaciones de generación de energía requieren extractores de calderas robustos (normalmente de menos de 500 MW). Los fabricantes suelen construir estos ventiladores radiales utilizando aleaciones exóticas. Recubren las carcasas con materiales especializados resistentes al desgaste para prolongar la vida útil del equipo.
Riesgos de implementación y consideraciones de tamaño
Seleccionar la geometría correcta del impulsor resuelve sólo la mitad del problema. Una mala instalación arruina el rendimiento del ventilador. Debe tener en cuenta los riesgos sistémicos y los mecanismos impulsores durante la fase de ingeniería.
Factores de efecto del sistema (SEF)
El flujo de aire necesita espacio para estabilizarse. Advertimos encarecidamente contra una mala geometría de los conductos de entrada o salida. Nunca debes colocar codos o transiciones abruptas demasiado cerca de la entrada del ventilador. El aire que entra de manera desigual crea turbulencias severas. Esto reduce drásticamente la capacidad de la unidad para generar alta presión estática. Una mala disposición de los conductos anula por completo la principal ventaja del ventilador radial. Siga las pautas de la industria y proporcione longitudes de conducto rectas iguales a múltiples diámetros de conducto antes de la entrada.
Mecanismos de accionamiento y modularidad
Debe evaluar cuidadosamente las configuraciones de las unidades. Los ingenieros suelen elegir entre configuraciones de transmisión directa y por correa.
| Tipo de unidad |
Requisitos de mantenimiento |
RPM Capacidad de ajuste |
Huella |
| Impulsado por correa |
Alto (requiere tensión/reemplazo de correa) |
Excelente (cambie poleas para ajustar la velocidad) |
Más grande |
| Transmisión directa |
Bajo (el motor se conecta directamente al eje) |
Limitado (requiere variador de frecuencia) |
Compacto |
Los ventiladores accionados por correa permiten ajustes sencillos de RPM. Simplemente cambia las poleas para cambiar el rendimiento. Las unidades de transmisión directa ofrecen menor mantenimiento. Requieren un variador de frecuencia (VFD) si desea alterar la velocidad del flujo de aire.
Personalización para entornos hostiles
El acero al carbono estándar rara vez sobrevive a aplicaciones extremas. Debe especificar elementos constructivos personalizados. Las plantas químicas suelen exigir construcciones antichispas para evitar explosiones. Las operaciones mineras requieren placas de acero resistentes a la abrasión (AR) para combatir el polvo de roca. Los diseños especializados sin sobretensiones ayudan a cumplir estrictos objetivos de cumplimiento. La selección adecuada de materiales garantiza que alcanzará las métricas de longevidad objetivo.
Guía del comprador: ¿Qué ventilador centrífugo se adapta a su aplicación?
Elegir el ventilador incorrecto provoca interminables dolores de cabeza operativos. Los compradores de ingeniería deberían utilizar un marco de comparación simple para reducir sus opciones. Revise sus parámetros operativos antes de finalizar las cotizaciones.
Si necesita la máxima eficiencia para obtener aire limpio durante largas horas de funcionamiento: especifique un ventilador curvo hacia atrás. Ahorra energía y protege su motor de sobrecargas repentinas.
Si necesita un tamaño compacto y un gran volumen de aire en un ambiente limpio y de baja presión: especifique un Ventilador centrífugo curvado hacia adelante . Se adapta a espacios reducidos y funciona silenciosamente.
Si está moviendo partículas pesadas, gases corrosivos o operando en condiciones de calor/abrasión extremas: especifique un ventilador de aspas radiales. Acepte el mayor consumo de energía a cambio de una confiabilidad inquebrantable.
Conclusión
Los ventiladores de aspas radiales dominan las aplicaciones industriales pesadas por una razón clara. Sacrifican una elegante eficiencia aerodinámica para lograr una dureza física incomparable. Si bien exigen más caballos de fuerza del motor, su durabilidad inigualable los convierte en la única opción viable para corrientes de aire abrasivas y con alto contenido de partículas. No puede permitirse el lujo de tener delicadas cuchillas curvas en una acería o en una línea de transporte neumático.
Su próximo paso requiere una evaluación cuidadosa del sitio. Alentamos a los compradores a auditar con precisión la presión estática total de su sistema. Evalúe su carga de partículas exacta y mida las limitaciones de espacio disponibles. Aborde los diseños de los conductos para eliminar los factores de efecto del sistema. Reúna estos datos antes de finalizar las especificaciones o solicitar un presupuesto técnico. Una preparación adecuada le garantiza la compra de una máquina capaz de durar décadas.
Preguntas frecuentes
P: ¿Son lo mismo los ventiladores radiales y los ventiladores centrífugos?
R: Los ventiladores radiales son una subcategoría específica de ventiladores centrífugos. Todos los ventiladores radiales son centrífugos, pero no todos los ventiladores centrífugos son radiales. Comparten el mismo principio operativo básico pero difieren drásticamente en la geometría interna de la hoja.
P: ¿Cuál es la diferencia entre un ventilador axial y un ventilador radial?
R: Los ventiladores axiales mueven el aire paralelo al eje. Proporcionan un gran volumen a baja presión, muy parecido a un ventilador de escritorio estándar. Los ventiladores radiales aspiran aire y lo expulsan a 90 grados. Proporcionan un volumen menor pero una presión extremadamente alta, lo que los hace ideales para conductos pesados.
P: ¿Por qué los ventiladores de aspas radiales se consideran 'autolimpiantes'?
R: Las hojas rectas carecen de espacios estrechos o curvas amplias donde normalmente se acumulan materiales pegajosos, polvo o humedad. Además, la inmensa fuerza centrífuga de la alta velocidad de rotación arroja naturalmente residuos abrasivos de las hojas planas de metal.
