Equilibrar la velocidad de rotación, la presión estática y el caudal volumétrico sin comprometer la estabilidad del sistema sigue siendo un desafío de ingeniería fundamental en el diseño de HVAC y ventilación industrial. Calcular mal los requisitos de velocidad del ventilador introduce graves riesgos operativos para cualquier sistema de movimiento de aire. Un escalado de velocidad inadecuado en diseños con curvas hacia adelante frecuentemente conduce a una sobrecarga catastrófica del motor, un consumo excesivo de energía o un incumplimiento total de los requisitos de CFM básicos. Cuando un sistema exige tasas de intercambio de aire específicas, confiar en conjeturas sobre la dinámica rotacional garantiza un rendimiento deficiente o fallas del hardware. Deconstruiremos la relación velocidad-flujo de aire, analizaremos las realidades aerodinámicas de las curvas de los ventiladores y proporcionaremos un marco para especificar la topología correcta del ventilador basada en la resistencia del sistema y las estrategias de control. Entendiendo cómo un El ventilador centrífugo curvo hacia adelante responde a las variaciones de velocidad y garantiza un suministro preciso del flujo de aire al tiempo que protege la infraestructura eléctrica subyacente de la sobrecarga térmica.
Conclusiones clave
Proporcionalidad directa: el volumen del flujo de aire (CFM) en un ventilador centrífugo curvado hacia adelante aumenta directamente con la velocidad de rotación (RPM), pero el consumo de energía aumenta al cubo de la velocidad, lo que requiere un dimensionamiento preciso del motor.
El riesgo de sobrecarga: a diferencia de las alternativas con curvatura hacia atrás, los ventiladores con curvatura hacia adelante poseen una curva de potencia de sobrecarga; operar a altas velocidades con una resistencia del sistema menor a la esperada provocará fallas en el motor.
Eficiencia de baja velocidad y alto volumen: las aspas curvadas hacia adelante están optimizadas para mover grandes volúmenes de aire a velocidades de operación relativamente bajas, produciendo una presión estática moderada y al mismo tiempo siguen siendo altamente eficientes energéticamente en comparación con los diseños de aspas radiales.
Limitaciones de la estrategia de control: si bien los variadores de frecuencia (VFD) pueden modular eficazmente la velocidad y el flujo de aire, los diseñadores deben tener en cuenta las regiones de pérdida específicas del ventilador y las caídas de eficiencia a RPM reducidas.

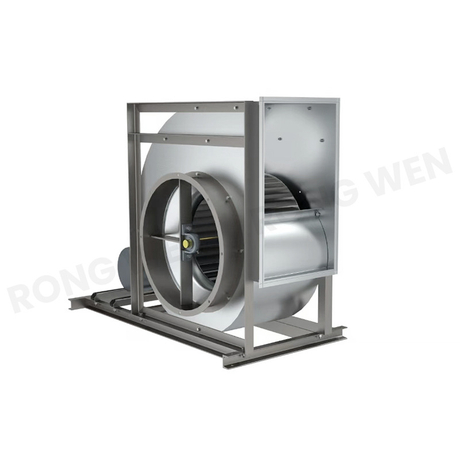

La mecánica del flujo de aire en un ventilador centrífugo curvado hacia adelante
La generación óptima de flujo de aire en aplicaciones de baja presión y alto volumen requiere perfiles aerodinámicos específicos. El éxito se define por la capacidad de mover cantidades masivas de aire de manera eficiente sin generar ruido acústico excesivo ni requerir entradas eléctricas masivas. Hacemos coincidir la geometría física de la pala con la dinámica de fluidos específica requerida por el entorno operativo. Cuando el espacio es limitado y se requieren altos caudales, los diseños radiales estándar no cumplen con los objetivos acústicos y de eficiencia.
La configuración física presenta numerosas aspas poco profundas que se curvan en la dirección de rotación de la rueda del ventilador. Los técnicos de campo suelen llamar a esto diseño de jaula de ardilla. Crea una acción de recogida muy eficaz. Así es exactamente como se desarrolla la dinámica de fluidos dentro de la carcasa:
El impulsor gira y las palas orientadas hacia adelante capturan físicamente la corriente de aire entrante.
Las palas imparten una alta energía cinética al aire en las puntas de las palas, acelerándolo hacia adelante.
El fluido se expulsa hacia el interior de la carcasa espiral.
La forma expansiva de la carcasa en espiral ralentiza el aire, convirtiendo la presión de velocidad en presión estática utilizable.
Este mecanismo de pala difiere fundamentalmente de la acción de elevación que se observa en los diseños de perfiles aerodinámicos o de la pura fuerza centrífuga utilizada por las palas radiales. Usted logra tasas de flujo volumétrico objetivo a RPM significativamente más bajas en comparación con un radial estándar o inclinado hacia atrás. ventilador centrífugo . La curva de avance acelera el aire a una velocidad mayor que la velocidad punta del propio impulsor. Debido a que la velocidad de rotación requerida permanece baja para lograr un CFM determinado, se reduce drásticamente la vibración mecánica y el ruido aerodinámico generado por la rueda del ventilador. Una velocidad más baja produce un funcionamiento más silencioso y capacidades de presión estática moderada. Vemos que este diseño sobresale en calderas residenciales, unidades de tratamiento de aire comprimido y unidades de aire de reposición donde superar la resistencia masiva de los conductos no es el objetivo principal.
Aplicación de las leyes de los ventiladores a las aspas curvadas hacia adelante
Las leyes de afinidad dictan cómo los cambios en la velocidad de rotación afectan el flujo de aire, la presión y el consumo de energía. Estas relaciones matemáticas son realidades físicas no negociables. Usted evalúa estas dimensiones para predecir el rendimiento del sistema con precisión al ajustar las poleas motrices o programar variadores de frecuencia en el lugar de trabajo.
La primera ley del ventilador establece que el caudal volumétrico (CFM) varía directa y proporcionalmente con la relación de la velocidad del ventilador (RPM). Si necesitas más aire, giras la rueda más rápido. Por ejemplo, si un ventilador entrega 4000 CFM a 1000 RPM, aumentar la velocidad a 1200 RPM produce exactamente 4800 CFM. Esta relación lineal hace que calcular el flujo de aire esperado sea sencillo al ajustar las frecuencias del VFD. Un VFD que funciona a 48 Hz en lugar de un valor inicial de 60 Hz reduce la velocidad en un 20 %, lo que posteriormente reduce el flujo de aire en exactamente un 20 %.
El impacto sobre la presión estática y el consumo de energía sigue curvas mucho más pronunciadas. La segunda ley dicta que la presión estática varía con el cuadrado de la relación de velocidades. Un aumento del 20 % en la velocidad da como resultado un aumento del 44 % en la capacidad de presión estática. La tercera ley es la más crítica para la seguridad del sistema: el requisito de potencia varía como el cubo de la relación de velocidad.
Veamos un cálculo de campo práctico. Suponga que tiene una unidad de aire de reposición que entrega 10 000 CFM a 1,5 pulgadas de columna de agua (pulg. wg) de presión estática, gira a 800 RPM y consume 5 caballos de fuerza de frenado (BHP). El administrador de la instalación solicita un aumento a 12,000 CFM para cumplir con los nuevos códigos de ventilación.
Calcule el nuevo requisito de velocidad. La relación entre el flujo nuevo y el flujo antiguo es 12.000/10.000 = 1,2. Multiplique las 800 RPM originales por 1,2 para obtener la nueva velocidad requerida de 960 RPM.
Calcule la nueva presión estática. Eleve al cuadrado la relación de velocidad (1,2 x 1,2 = 1,44). Multiplique las 1,5 pulgadas wg originales por 1,44 para obtener una nueva resistencia del sistema de 2,16 pulgadas wg.
Calcule el nuevo requerimiento de energía. Cubra la relación de velocidad al cubo (1,2 x 1,2 x 1,2 = 1,728). Multiplique los 5 BHP originales por 1,728 para obtener un nuevo consumo de energía de 8,64 BHP.
Este cálculo demuestra por qué no se puede simplemente acelerar un ventilador sin consultar la placa de identificación del motor. Un aumento del 20 % en el flujo de aire resultó en un aumento del 72,8 % en el consumo de energía. Si el motor original solo tenía una potencia nominal de 7,5 HP, el nuevo requisito de 8,64 BHP lo sobrecargará instantáneamente, lo que requerirá un reemplazo completo del motor y la transmisión antes de ajustar la velocidad.
Multiplicadores de la ley del ventilador para ajustes de velocidad
| Aumento de velocidad |
Multiplicador de flujo de aire (CFM) |
Multiplicador de presión estática Multiplicador |
de potencia (BHP) |
| 10% |
1,10x |
1,21x |
1,33x |
| 20% |
1,20x |
1,44x |
1,73x |
| 30% |
1,30x |
1,69x |
2,20x |
Curvas de ventilador y realidades de resistencia del sistema
El rendimiento real del ventilador está dictado enteramente por la intersección de la curva del ventilador del fabricante y la curva de resistencia física del sistema. Un ventilador no funciona en el vacío. Actúa contra la fricción de los conductos, la restricción de los filtros y la geometría de las compuertas. El punto donde la presión generada por el ventilador coincide exactamente con la presión requerida para impulsar el aire a través del sistema es el punto de funcionamiento. La modificación de la velocidad del ventilador desplaza la curva del ventilador hacia arriba o hacia abajo, estableciendo un nuevo punto de funcionamiento a lo largo de la curva de resistencia del sistema parabólico.
Leer la curva de rendimiento de una rueda con curvatura hacia adelante requiere comprender sus limitaciones aerodinámicas únicas. El lado izquierdo de la curva de presión presenta una región de caída o pérdida característica. En esta zona, la curva de presión desciende antes de alcanzar su punto máximo. Operar un ventilador a la izquierda de la presión máxima provoca una pérdida aerodinámica. El aire se separa de las superficies de las aspas, provocando oleadas, vibraciones intensas y un flujo de aire muy inestable. Debe asegurarse de que la velocidad de funcionamiento seleccionada mantenga el punto de rendimiento de forma segura a la derecha de esta región inestable, incluso durante condiciones de flujo mínimo.
El lado derecho de la curva del ventilador representa condiciones de entrega totalmente abiertas o gratuitas, lo que introduce una enorme realidad de implementación: el riesgo de sobrecarga del motor. Debido a que las aspas se curvan hacia adelante, agregan continuamente energía cinética a la corriente de aire. La geometría curvada hacia adelante no se autolimita.
Varios escenarios de campo comunes provocan caídas inesperadas en la resistencia del sistema, lo que provoca una sobrecarga del motor:
Los contratistas dejan abiertas las grandes puertas de acceso a los conductos durante la construcción.
Operar el controlador de aire antes de instalar los bancos de filtros HEPA o MERV finales.
Conductos flexibles desconectados o reventados en el pleno del techo.
Las compuertas cortafuegos fallaron en la posición abierta durante la prueba inicial del sistema.
A medida que el volumen del flujo de aire aumenta en estos escenarios, el motor consume un exceso de corriente a una velocidad determinada para mantener las RPM contra el aumento de la masa de aire que se mueve. Esto conduce directamente a una sobrecarga térmica. La curva de potencia aumenta continuamente a medida que aumenta el flujo, lo que hace absolutamente obligatorios los cálculos precisos de la resistencia del sistema.
Comparación de topologías de ventiladores centrífugos en cuanto a velocidad y eficiencia
Para validar las opciones de especificaciones es necesario comparar los modelos con curvatura hacia adelante con diseños aerodinámicos alternativos. Diferentes geometrías de palas resuelven diferentes problemas de dinámica de fluidos. Seleccionar la topología incorrecta obliga al sistema a funcionar de manera ineficiente, lo que requiere velocidades excesivas para cumplir con los objetivos básicos o exige motores de gran tamaño para manejar los picos de presión.
Contrastando una rueda curvada hacia adelante con una El ventilador centrífugo curvado hacia atrás resalta distintos requisitos de velocidad y características de potencia. Las palas curvadas hacia atrás se inclinan en dirección contraria al sentido de rotación. Esta geometría requiere que el impulsor funcione a velocidades de rotación significativamente más altas para lograr el mismo flujo de aire volumétrico que una rueda curvada hacia adelante. Sin embargo, el diseño curvado hacia atrás presenta una curva de potencia sin sobrecarga. A medida que el flujo de aire aumenta más allá del punto de máxima eficiencia, el requisito de energía en realidad disminuye. Además, las ruedas curvadas hacia atrás ofrecen una mayor eficiencia estática máxima, lo que las hace superiores para aplicaciones industriales de alta presión donde el consumo de energía durante largas horas de funcionamiento está muy examinado.
La integración en sistemas empaquetados a menudo dicta la elección de una topología basada en restricciones físicas. El uso de ruedas curvadas hacia adelante es estándar en un ventilador centrífugo de gabinete , como los que se encuentran en unidades de tratamiento de aire o unidades fan coil. En estas aplicaciones, el espacio interno del gabinete es estrictamente limitado y se prioriza el funcionamiento silencioso y de baja velocidad sobre la generación de alta presión estática. La rueda curvada hacia adelante ofrece volúmenes de aire masivos sin requerir una carcasa de desplazamiento masiva ni generar frecuencias acústicas disruptivas.
Para optimizar aún más la gestión térmica y del espacio, los diseñadores frecuentemente especifican un Configuración de ventilador centrífugo de rotor externo . En esta configuración, el estator del motor está fijo en el interior y el rotor gira alrededor de él, directamente unido al cubo del impulsor. Esto ahorra un espacio axial significativo dentro de la carcasa, lo que permite un diseño de gabinete más compacto. Colocar el motor directamente dentro de la corriente de aire de alta velocidad optimiza el enfriamiento del motor, extiende la vida útil de los cojinetes y permite que el sistema maneje de manera segura los ciclos de trabajo continuos que exigen las aplicaciones comerciales de HVAC.
de comparación de topología aerodinámica
| Característica |
Palas curvas hacia adelante |
Palas curvas hacia atrás |
| Velocidad de funcionamiento (RPM) |
Bajo |
Alto |
| Característica de la curva de potencia |
Sobrecarga (aumenta continuamente) |
Sin sobrecarga (picos y caídas) |
| Eficiencia estática |
Moderado (55% - 65%) |
Alto (75% - 85%) |
| Perfil Acústico |
Muy silencioso a bajas velocidades. |
Más fuerte, requiere atenuación del sonido. |
| Aplicación primaria |
HVAC de baja presión, unidades empaquetadas |
Sistemas de escape industriales de alta presión. |
Estrategias de control del flujo de aire e integración de VFD
Modular el flujo de aire alterando la velocidad del ventilador en sistemas activos requiere mecanismos de control precisos. Los sistemas de ventilación modernos rara vez funcionan en un único punto de diseño estático. Los cambios de ocupación, las fluctuaciones de temperatura y las demandas de los procesos requieren que el sistema aumente o disminuya el flujo de aire de forma dinámica. La evaluación de los métodos para esta modulación revela marcadas diferencias en el consumo de energía y el desgaste mecánico.
Reducir la velocidad mediante un variador de frecuencia (VFD) es exponencialmente más eficiente energéticamente que aumentar artificialmente la resistencia del sistema con amortiguadores de descarga mecánicos. Los amortiguadores funcionan asfixiando el flujo de aire, lo que obliga al ventilador a subir su curva de presión mientras sigue consumiendo casi toda su potencia. El ventilador trabaja más para mover menos aire. Un VFD reduce la velocidad de rotación del motor. Debido a que el consumo de energía cae al cubo de la reducción de velocidad, desacelerar un ventilador en un 20% reduce el consumo de energía en casi un 50%. Este ahorro de energía cúbica hace que la integración de VFD sea el estándar para el control del flujo de aire moderno.
Los VFD permiten que el ventilador siga la curva del sistema de manera efectiva, manteniendo la eficiencia aerodinámica con cargas parciales. A medida que los filtros se cargan con partículas con el tiempo, la resistencia del sistema aumenta gradualmente, lo que hace que el flujo de aire disminuya. Los VFD permiten a los operadores aumentar de forma segura la velocidad del ventilador para compensar esta carga del filtro, restaurando el flujo base sin sobredimensionar artificialmente el ventilador durante la fase inicial de limpieza del filtro. El variador simplemente aumenta la frecuencia para superar la presión estática agregada.
Las estrategias de control de velocidad tienen limitaciones mecánicas estrictas. Se requieren umbrales de velocidad mínimos para mantener una refrigeración adecuada del motor. Los motores de inducción estándar dependen de ventiladores de refrigeración montados en eje. Si el motor gira demasiado lento, se sobrecalienta. Los diseños de rotor externo mitigan esto en cierta medida al colocar el motor en la corriente de aire primaria, pero aún se requieren velocidades mínimas. Operar a RPM excesivamente bajas puede impedir que los cojinetes del motor mantengan su película de lubricación hidrodinámica, lo que provoca un desgaste prematuro de los cojinetes. Debe programar los VFD con límites inferiores estrictos para evitar que el ventilador caiga en la región de pérdida aerodinámica o dañe los componentes eléctricos.
Al integrar VFD para controlar la velocidad del ventilador, también se deben abordar los efectos secundarios eléctricos. Los VFD generan señales de modulación de ancho de pulso de alta frecuencia que inducen voltajes en el eje del motor. Si no se mitigan, estos voltajes se descargan a través de los cojinetes del motor, provocando estrías eléctricas, picaduras y eventuales fallas mecánicas. Siempre especifique anillos de puesta a tierra del eje en cualquier motor impulsado por un VFD. Asegúrese de que el aislamiento del motor tenga clasificación inversora para soportar los picos de voltaje asociados con el funcionamiento a velocidad reducida.
Riesgos de implementación y mitigación en el diseño de sistemas
La implementación de ventiladores curvos hacia adelante requiere salvaguardias de ingeniería viables. El rendimiento teórico mapeado en la curva del fabricante supone condiciones ideales de entrada y salida. Las instalaciones del mundo real rara vez proporcionan una aerodinámica ideal. No tener en cuenta las restricciones de instalación altera drásticamente la relación velocidad-flujo de aire, haciendo obsoletos los cálculos iniciales.
Las limitaciones de espacio libre y de vivienda son los principales puntos de falla. La aplicación de resistencia no deseada al lado de succión o escape provoca una caída inmediata en el caudal volumétrico. Este fenómeno, conocido como efecto del sistema, destruye el perfil de velocidad uniforme requerido por las palas curvadas hacia adelante. El efecto del sistema altera artificialmente la curva de resistencia del sistema, empujando el punto de operación más arriba de lo previsto en la curva de presión. El ventilador mueve menos aire a la velocidad de diseño, lo que obliga a los operadores a aumentar las RPM. Esta relación impredecible entre velocidad y flujo de aire consume rápidamente la potencia disponible del motor.
Las causas comunes del efecto del sistema incluyen:
Colocar un codo directamente sobre la descarga del ventilador sin una longitud de conducto recta adecuada.
Instalar la entrada del ventilador demasiado cerca de la pared de una sala de máquinas, privando de aire a la rueda.
Usar transiciones abruptas o tees de cabeza de toro inmediatamente después de la carcasa del ventilador.
Dimensionar incorrectamente las conexiones de lona flexible, lo que hace que se hunda en la corriente de aire.
Especificar márgenes motores adecuados es la estrategia de mitigación más crítica. Debido a que las aspas curvadas hacia adelante poseen una curva de potencia de sobrecarga, cualquier caída en la resistencia del sistema provoca un aumento masivo en el flujo de aire y el consumo de energía. Usted dimensiona los motores con factores de servicio adecuados, generalmente especificando un motor entre un 15% y un 20% por encima de la potencia de frenado calculada en el punto operativo de diseño. Este buffer garantiza que si se modifican los conductos, o si el ventilador funciona en una condición de agotamiento durante la puesta en servicio, el motor posee la capacidad térmica para manejar el aumento de carga sin disparar los dispositivos de protección contra sobrecorriente.
Solución de problemas en campo Problemas de velocidad y flujo de aire
| Síntoma |
Causa aerodinámica potencial |
Acción correctiva |
| Motor que se dispara con amperaje alto |
Resistencia del sistema inferior a la de diseño (desviación) |
Restrinja el flujo de aire con compuertas de equilibrio o reduzca las RPM del ventilador. |
| CFM bajo a las RPM de diseño |
Efecto del sistema en la entrada del ventilador o filtros sucios. |
Elimine las obstrucciones de entrada, reemplace los filtros o aumente las RPM si el HP del motor lo permite. |
| Fuerte oleada/vibración del ventilador |
Operando en la región de pérdida aerodinámica |
Aumente la demanda de flujo de aire del sistema o reduzca las RPM del ventilador para cambiar el punto de funcionamiento hacia la derecha. |
| Fallo prematuro del rodamiento |
Funcionando por debajo de la frecuencia mínima del VFD |
Reprograme los límites mínimos de Hz del VFD para mantener la lubricación hidrodinámica. |
Conclusión
Mapee las curvas exactas de resistencia del sistema con las curvas del ventilador del fabricante antes de finalizar los programas de equipos para evitar operar en regiones de pérdida aerodinámica.
Verifique el tamaño del motor para condiciones de agotamiento para evitar sobrecarga térmica durante la puesta en servicio del sistema, cambios de filtro o caídas inesperadas de presión en los conductos.
Consulte con los proveedores sobre la integración de configuraciones de rotor externo o modelos compatibles con VFD para maximizar la eficiencia espacial en salas mecánicas estrechas.
Establezca límites estrictos de velocidad mínima en todos los variadores de frecuencia para mantener una refrigeración adecuada del motor y evitar el desgaste prematuro de los cojinetes.
Preguntas frecuentes
P: ¿Por qué los ventiladores centrífugos curvados hacia adelante sobrecargan los motores?
R: Las aspas curvadas hacia adelante añaden continuamente energía cinética a la corriente de aire debido a su geometría, creando una curva de potencia ascendente. Si la resistencia del sistema cae por debajo de los niveles calculados, el ventilador mueve un volumen enorme de aire. Mover este exceso de masa de aire a una velocidad de rotación constante provoca un pico severo en el consumo de corriente eléctrica, lo que conduce directamente a una sobrecarga térmica del motor.
P: ¿En qué se diferencian los requisitos de velocidad de un ventilador centrífugo curvado hacia atrás?
R: Las palas curvadas hacia atrás se inclinan en dirección opuesta a la dirección de rotación. Este perfil aerodinámico genera menos velocidad en la punta de las aspas, lo que requiere que la rueda del ventilador gire a velocidades de rotación significativamente más altas para lograr el mismo flujo de aire volumétrico que un ventilador curvo hacia adelante.
P: ¿Se puede utilizar un VFD en un ventilador centrífugo curvo hacia adelante?
R: Sí, los VFD controlan eficazmente el flujo de aire al reducir la velocidad del motor, lo que ofrece enormes ahorros de energía en comparación con los amortiguadores mecánicos. También permiten aumentos de velocidad para compensar la carga del filtro. Se deben programar límites de velocidad mínimos estrictos para garantizar una refrigeración adecuada del motor y evitar que el ventilador entre en zonas inestables.
P: ¿Qué sucede si un ventilador curvo hacia adelante funciona a una velocidad demasiado baja?
R: Operar a velocidades excesivamente bajas evita que el ventilador genere suficiente presión estática para superar la resistencia del sistema. Esto empuja el punto de operación hacia el lado izquierdo de la curva del ventilador hacia la región de pérdida aerodinámica, lo que resulta en separación del flujo de aire, oleadas severas, vibración mecánica y ruido.
P: ¿Por qué se prefieren las aspas curvadas hacia adelante en un ventilador centrífugo de gabinete?
R: Proporcionan un alto flujo de aire volumétrico a velocidades de rotación muy bajas. Esta operación a baja velocidad minimiza el ruido acústico y la vibración mecánica, lo que las hace ideales para unidades compactas de tratamiento de aire interior donde el espacio es limitado y el funcionamiento silencioso es un requisito estricto.
P: ¿Las leyes de ventiladores se aplican por igual a todos los tipos de ventiladores centrífugos?
R: Sí, las Leyes de Afinidad se aplican universalmente a todas las topologías de ventiladores centrífugos, incluidos los diseños curvados hacia adelante, hacia atrás y radiales. Las relaciones proporcionales que rigen cómo los cambios de velocidad afectan el flujo de aire, la presión y la potencia permanecen constantes independientemente de la geometría específica de la pala.
